[3D프린터 출력물]Platform Jack 모델링(Zortrax M200) - 3D프린터에 적합한 디자인(DfAM)
2017-05-04 19:37:25

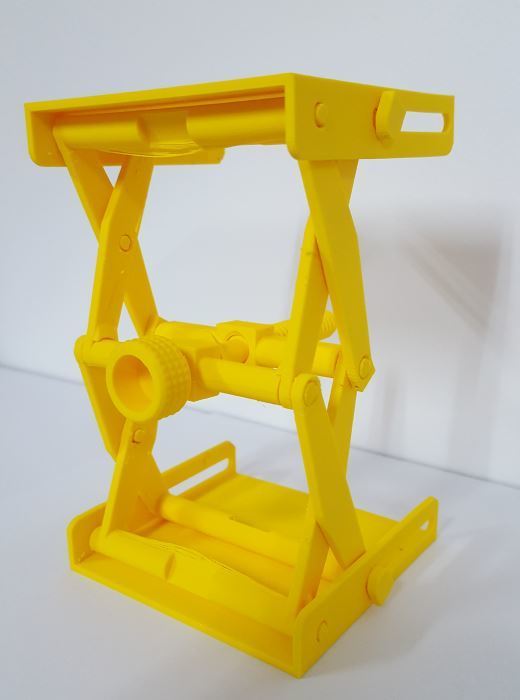

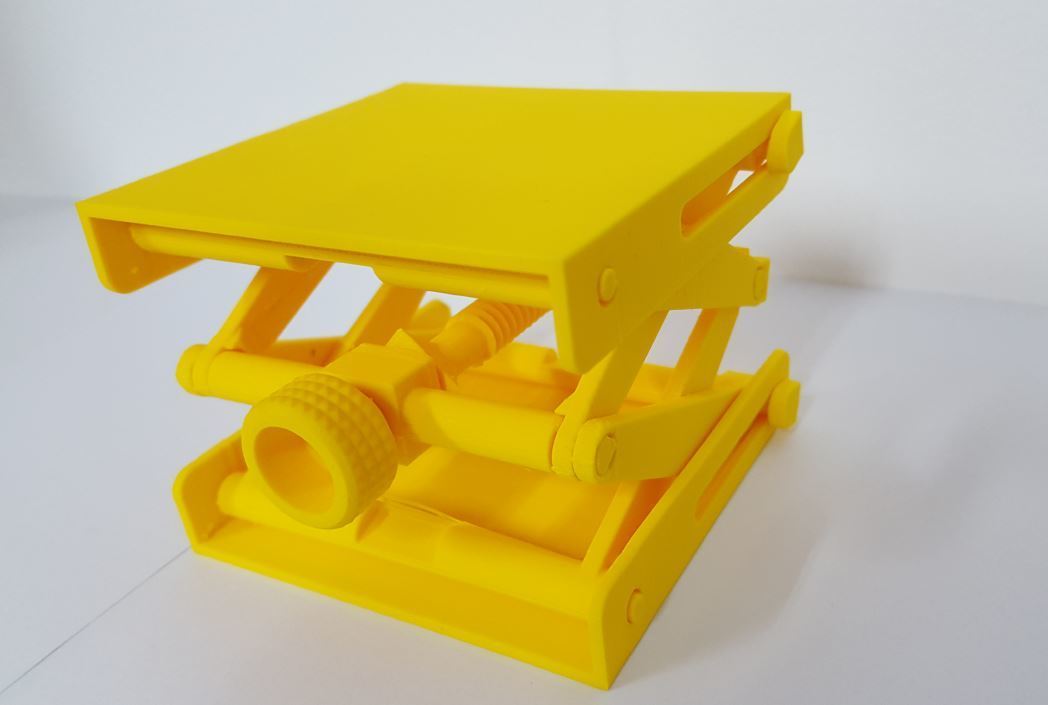

Platform Jack은 3D프린터 모델링 중에 꽤 유명한 모델링입니다.

복잡한 구조의 Platform을 조립없이 한번에 출력하여 작동시킬 수 있기 때문이죠.
예전에 모대학의 기계공학과 교수님께 이 Platform Jack을 보여드렸는데, 교수님도 무척 놀라워하시더군요.

출력정보는 아래와 같습니다.
3D프린터 : Zortrax M200 3D프린터
소재 : Z-ABS
소재 색깔 : Yellow
소재 사용량 : 28m (68g)
출력물크기 : 100 x 63 x 130 mm
출력물 부피 : 92 cm³
레이어두께 : 0.09mm
출력시간 : 17h 28m

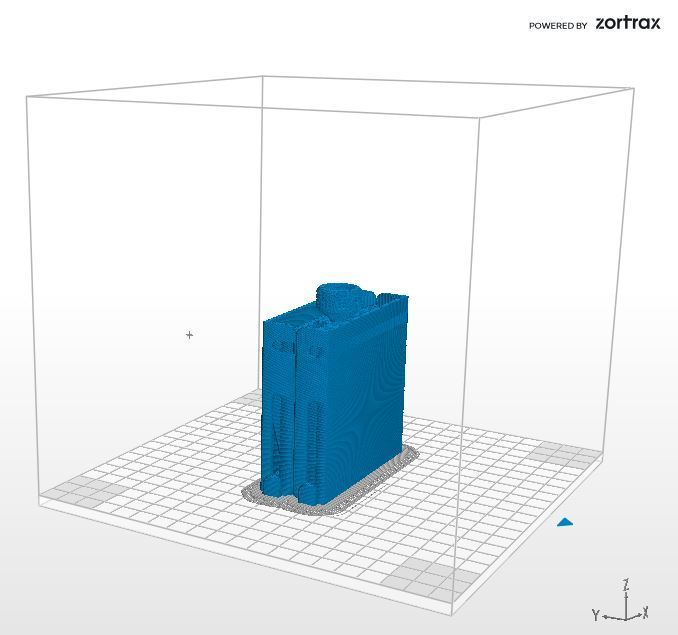

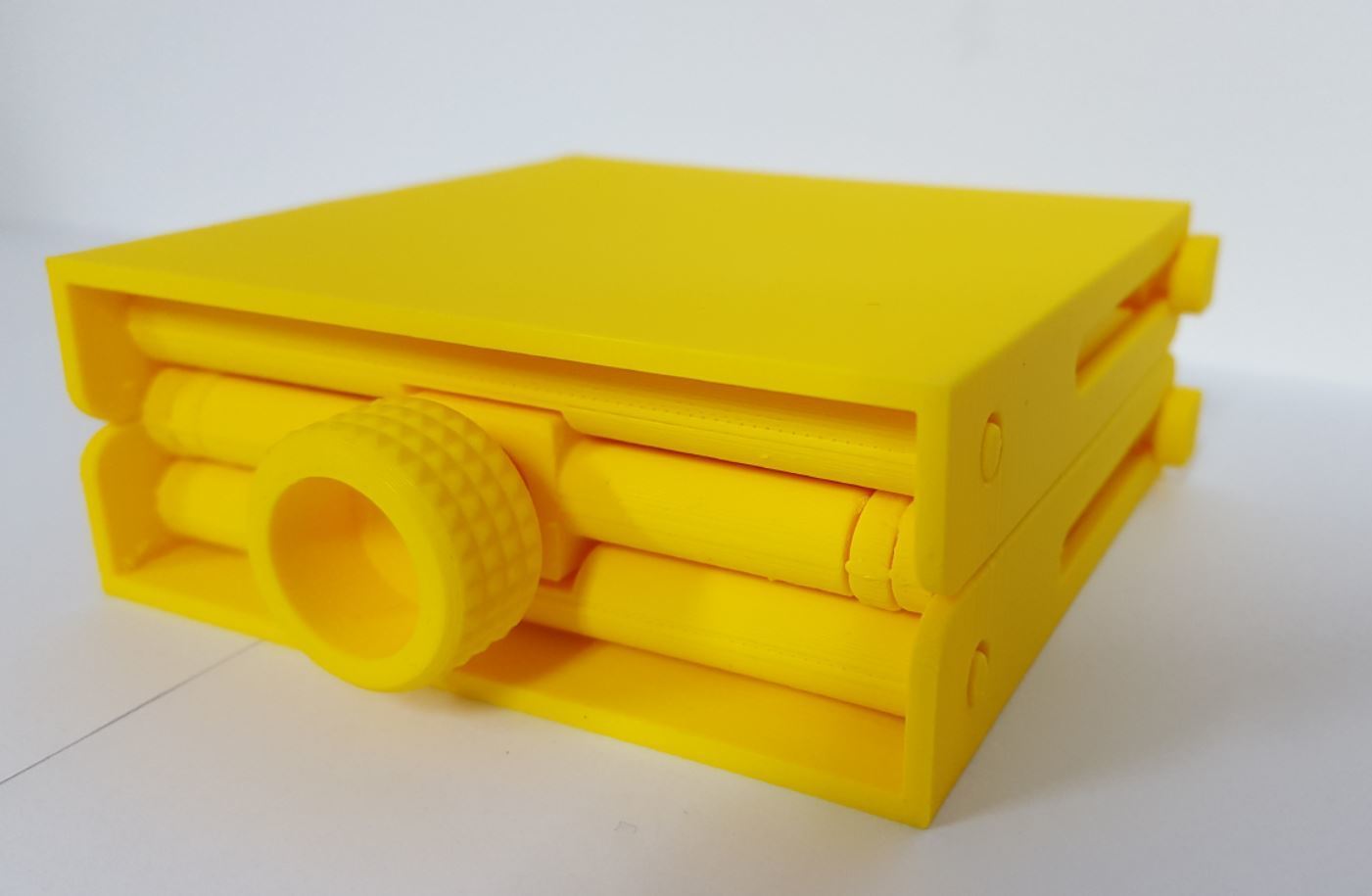

출력물 상태 : 아래와 같은 모습으로 서포트없이 출력하였고, 후가공은 안함.












이 출력물은 출력물후에 움직이는 부분들이 살짝 붙어있습니다.

그래서, 손잡이를 돌려서 움직이기 전에 붙어있는 부분들을 약간씩 비틀면서 떼어낸 다음에 손잡이를 돌리셔야 합니다. 안그러면, 손잡이가 부러질 수 있으니, 출력해보실 분들은 참조하세요.

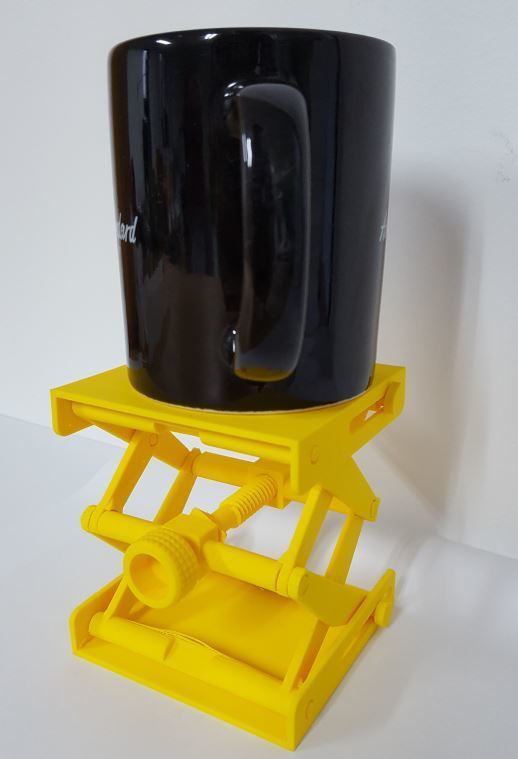

Platform Jack이 작동하는 모습을 보시죠.

https://youtu.be/ZGrI4XonF10



Platform Jack 모델링 파일을 제작한 곳은

미국의 시애틀에 있는 International 3D 라는 3D프린터 디자인, 출력, 교육 등의 서비스를 제공하는 회사입니다. 회사의 서비스를 사람들에게 홍보하기 위해 재밌고, 쉽게 접근할 수 있는 제품을 디자인 한 것이 Platform Jack이라는 디자인입니다. 2015년도에 디자인하여 Thingiverse에 올렸습니다.

이 디자인은 정말 3D프린터의 가능성과 잠재력을 보여주는 좋은 사례입니다.
복잡하지만 정교하게 잘 움직이고, 기능성도 충분한 Platform 이라는 제품을 조립하지 않고, 한번에 출력하여 사용할 수 있습니다.
금형과 같은 기존 절삭 제조방식으로는 조립하지 않고는 절대로 만들 수 없는 것을 적층제조 방식(Additive Manufacturing, 3d printing)으로 멋지게 디자인하였습니다.

 3D프린팅(적층제조, Additive Manufacturing) 적합한 디자인 이라는 의미로 쓰이고 있는  DfAM(Designing for Additive Manufacturing) 이라는 용어가 있습니다.
GE 의 예를 보면, advanced Turboprop Engine(ATP) 이 있는데요. 3D프린팅 기술을 이용하여 855개의 파트를 12개로 줄였고, 새로운 프로세스로 모든 주조과정을 없앴습니다.
CT7이란 연소기는 3D프린팅을 이용하여 100개의 부속들을 하나로 통합하고, GE의 자료에 의하면 40% 정도 온도를 내렸다고 합니다.
관련기사 : http://www.3dguru.co.kr/bbs/newsroom/10266




3D프린팅이 시제품에서 생산품으로 영역을 확대하면서,
3D프린팅 다운 디자인이 산업계에서도 주목을 받고 있는 것입니다.

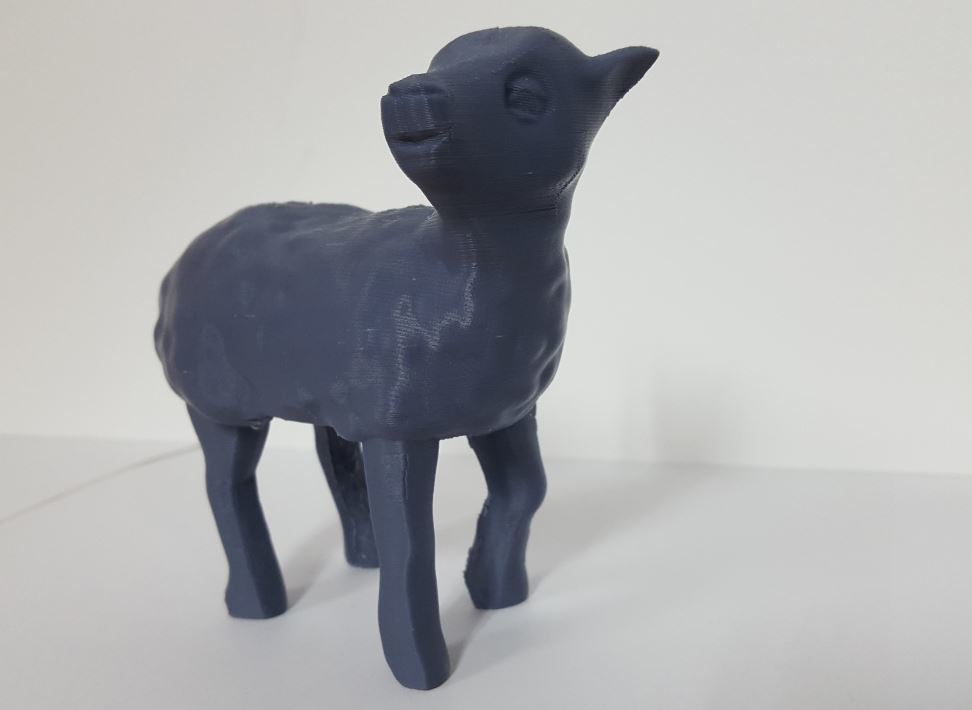

아래는 어린 왕자에 나오는 병든 양입니다.
아래 그림에서 양의 배부분을 보면 서포트 없이 출력하기가 불가능해 보이지만, 서포트없이 출력을 하였습니다.

이게 어떻게 가능할까요?

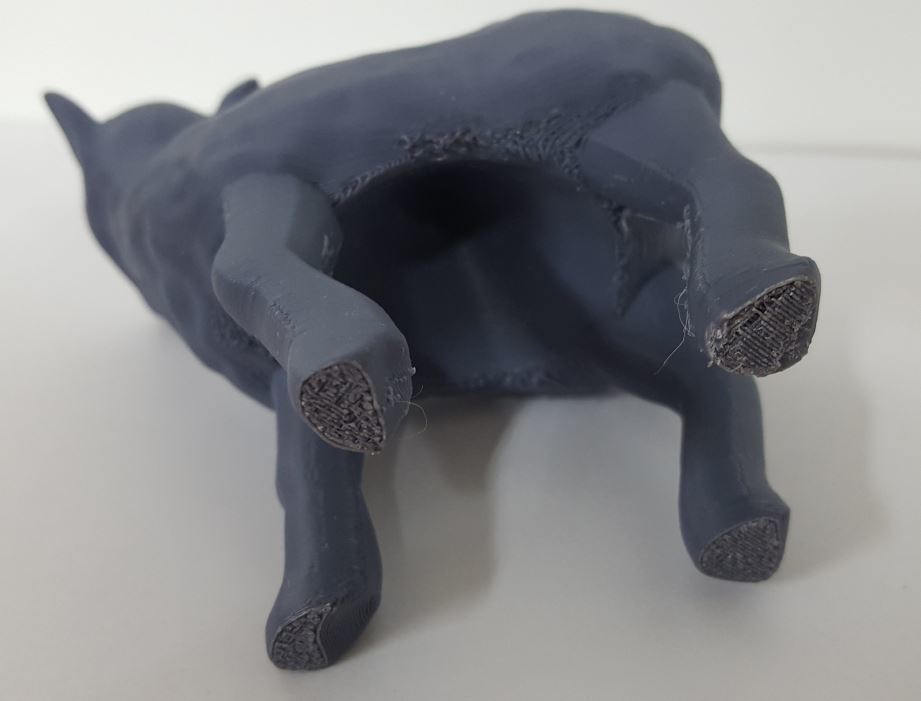

아래 그림을 보시면, 답이 있습니다.
배부분을 평평하게 디자인한게 아니라, 산 모양처럼 디자인하여 서포트없이 출력이 가능하게 디자인한겁니다. 디자이너가 3D프린팅을 잘 이해하고 있는 분이란 걸 알 수 있습니다.



관련 원문 : [3D프린터] 어린왕자 출력 Part 2
 http://www.3dguru.co.kr/bbs/gallery/10174

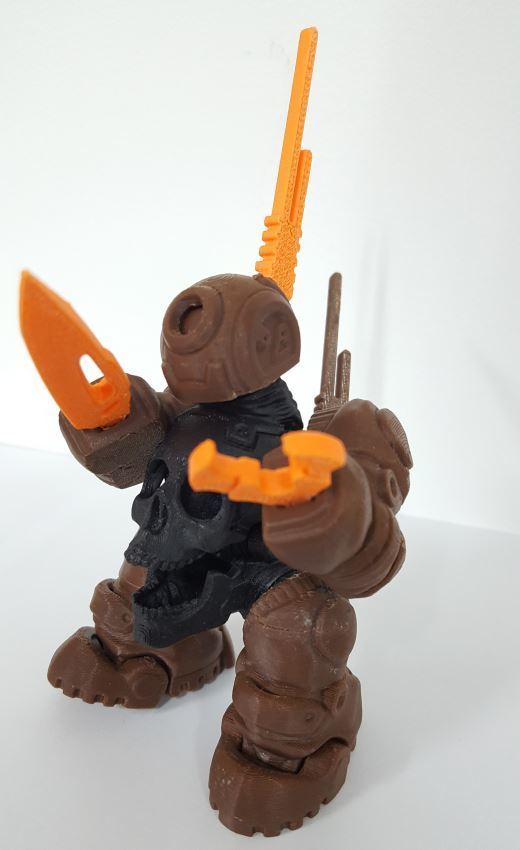

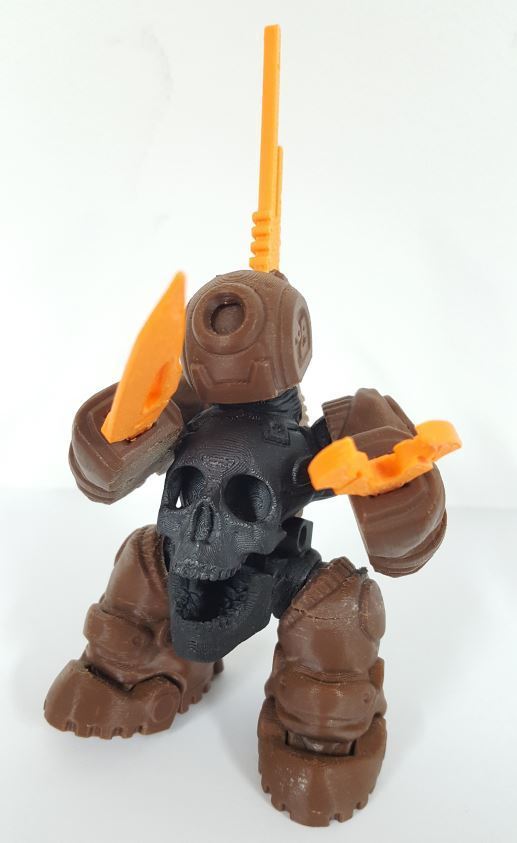

다른 예로, 아래 해골 로보트입니다.







이 해골 로보트는 다리 팔 등 여러부분의 모양이 울퉁불퉁하지만, 멋있게 디자인되었습니다.
3D프린팅으로 출력을 하면, 표면의 매끄러움이 아무래도 사출성형한것 처럼 깔끔하게 나오기가 어렵죠.
제가 보기엔 노련한 디자이너가 이런 면을 고려해서 위의 그림처럼 디자인 한 것 같아 보입니다.
이런 장난감은 대부분 FDM방식의 3D프린터로 출력을 할테니까요.

관련글 : [3D프린팅]3DKitbash.com의 재밌는 모델링들 출력

http://www.3dguru.co.kr/bbs/gallery/10171





3D프린터를 이용하여 시제품이 아닌, 최종품을 제작하려면
3D프린터의 장점을 살릴 수 있고, 3D프린팅에 적합한 디자인을 하면 좋을 것 같습니다.

이상입니다.
