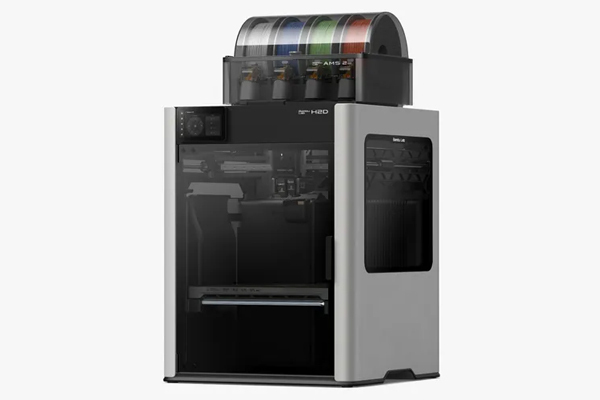

<Bambu Lab사의 신모델 : H2D 3D프린터>



얼마전에 출시된 Bambu Lab 사의 신형 모델인 H2D 3D프린터의 출력성능을 테스트해봤습니다.

이 글을 쓰는 2025년 5월말 기준으로 아직 국내 정식 판매는 되지 않고 있으며, 6월 중순이후에 판매될 것 같습니다.

저희 3D그루도  Bambu Lab H2D 3D프린터를 판매하니, 구매하시려는 분들은 문의주세요.  제품 판매링크 참고하세요.



FDM 3D프린터의 출력성능을 측정하는 여러가지 방법과 테스트용 모델링 파일들이 있습니다. 일명 Torture test라고 하여 출력하기 어려운 모양의 모델링들로 테스트하기도 하죠. 나름 중립적으로 테스트를 할 수 있는 방법중에 하나가 Maek:Magazine이 직접 제작하여 Thingivere, Youmagine 등에 공개한 출력테스트 모델링 파일이 있습니다.
이 테스트는 전반적인 시스템(3D프린터 하드웨어, 소프트웨어, 소재)의 성능을 측정하는 방법입니다.
테스트시에 출력조건은 3D프린터의 기본 셋팅값으로 테스트를 합니다. 레이어 두께 : 0.2mm, 출력속도와 온도는 기본(default)값을 사용하고, 서포트없이 출력을 해서 테스트합니다. 이 테스트의 특징은 이러한 테스트 결과를 점수로 환산하는 기준을 제공하여 점수를 낼 수 도 있다는 점입니다.

출력품질이 우수한 고속 FDM 3D프린터로 유명한 Bambu Lab사의 신제품인 H2D3D프린터의 성능을 Make:Magazine 방식으로 측정해보았습니다.

Make: Magazine에서 테스트하는 방법을 직접 설명한 기사입니다. 테스트 방법을 좀 더 알고 싶은분들은 참고하세요.
https://makezine.com/article/digital-fabrication/3d-printing-workshop/how-to-evaluate-the-2015-make-3dp-test-probes/



Dimensional Accuracy (치수 정확도)

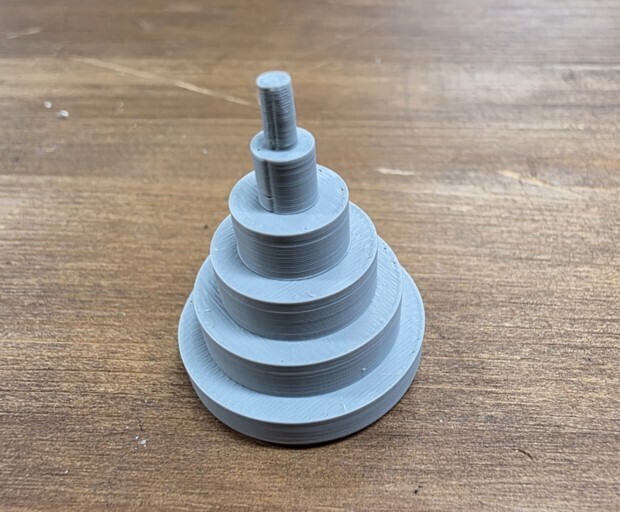

아래의 출력물에 여러 개의 원이 있는데요. 이 원들의 직경을 X,Y축방향으로 측정하여 오차가 얼마나 있는지를 측정하는 테스트입니다. X,Y축 방향으로 측정한 값의 차이가 프린터의 백래시(backlash)의 크기를 의미한다고 합니다.



Make: Magazine에서는 아래와 같이 점수를 준다고 합니다.

1점, 평균 편차값이 0.4mm보다 크면.

2점, 평균 편차값이 0.4 ~ 0.3mm.

3점, 평균 편차값이 0.2 ~ 0.3mm.

4점, 평균 편차값이 0.1 ~ 0.2mm.

5점, 평균 편차값이 0 ~ 0.1mm.

​

아래 출력물로 측정해 보니 평균편차가 0.014mm 가 나왔습니다.

​

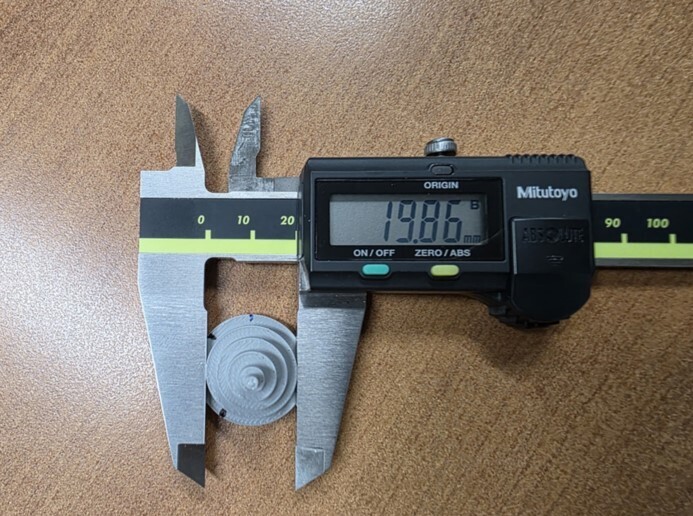

아래와 같이 디지털 버니어 캘리퍼스로 측정했습니다.



​

Bridging Performance

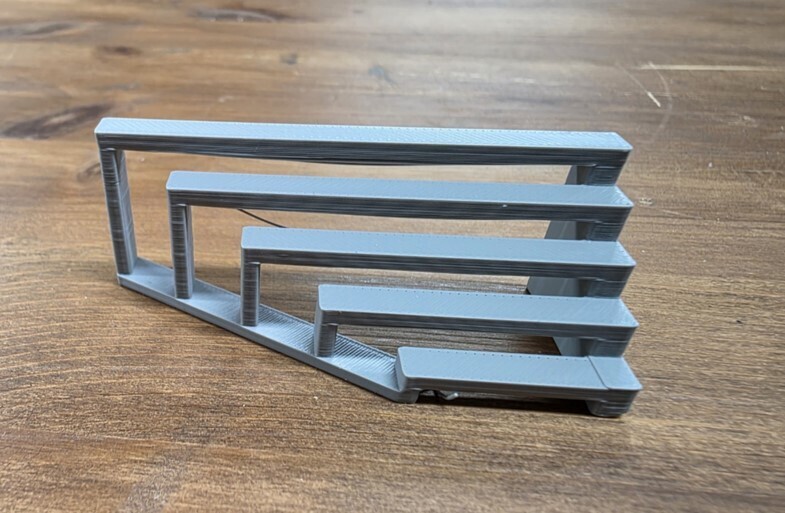

서포트 없이 얼만큼의 길이를 갈 수 있는지, 쳐지는 현상등을 체크하는 테스트입니다.

​

1점 : 어느 것 하나 연결이 안됐을때,

2점 : 가장 긴 상단의 2개만 연결이 안됐을때

3점 : 연결은 다 성공했지만, 연결된 (주변/외곽등)부분이 떨어졌을때(쳐졌을때)

4점 : 가장 짧은 하단의 2개가 연결된 (주변/외곽등)부분이 떨어지는(쳐지는) 현상없이 연결됐을때

5점 : 모두 다 연결된(주변/외곽등)부분이 떨어지는(쳐지는) 현상없이 연결됐을때

(2mm이하로 떨어지는(쳐지는) 것 까진 성공으로 봐준답니다.)

​

​

​

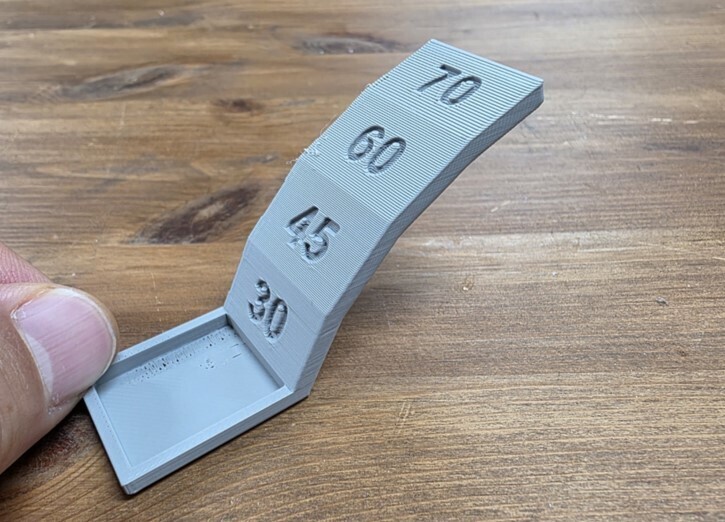

Overhanging Performance

30, 45, 60, 70도 각도에서, 쳐짐현상, 필라멘트 분출 흔들림(woblling extrusions), 내부채움(infill)이 잘되는지를 확인하는 테스트입니다.

​

점수를 매기는 기준은 아래와 같습니다.

1점 : 어느 각도에서건 하나라도 형태가 제대로 만들어지않았을 때,

2점 : 형태는 만들어졌는데, 60,70도 각도에서 필라멘트가 쳐지고, 내부채움(infill)이 제대로 안됐을때,

3점 : 70에서만 필라멘트가 쳐지거나 떨어지는 현상이 있을때

4점 : 모든각도에서 필라멘트 쳐짐,떨어짐이 없고, 60,70도의 경우, 30,45도 각도와 약간의 차이가 있을때,

(경사가 급한, 60,70도의 경우, 경사가 낮은 각도만큼 필라멘트 적층이 잘되기 어렵기때문입니다.)

5점 : 모든 각도에서 거의 차이가 없이 출력이됐을때,

​

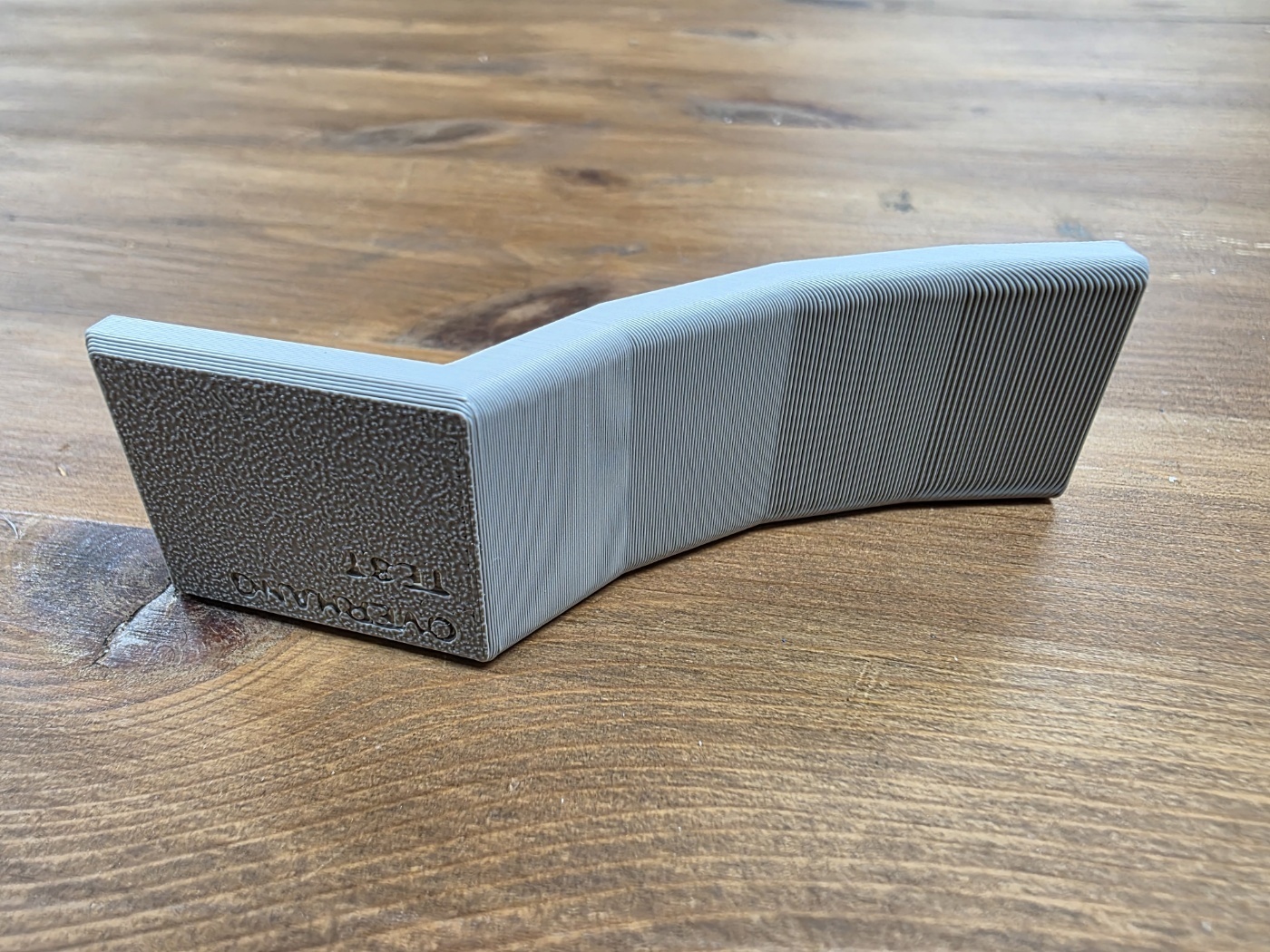

뒷면도 쳐지지 않고, 깔끔하게 잘 나왔습니다.







Negative Space Tolerances

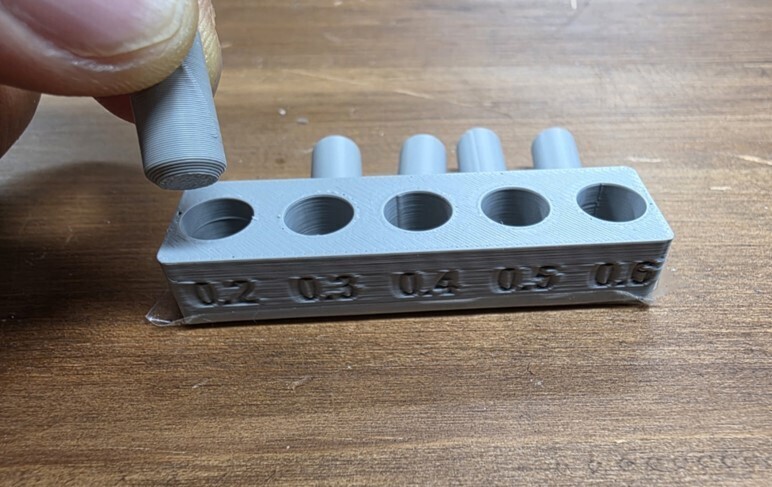

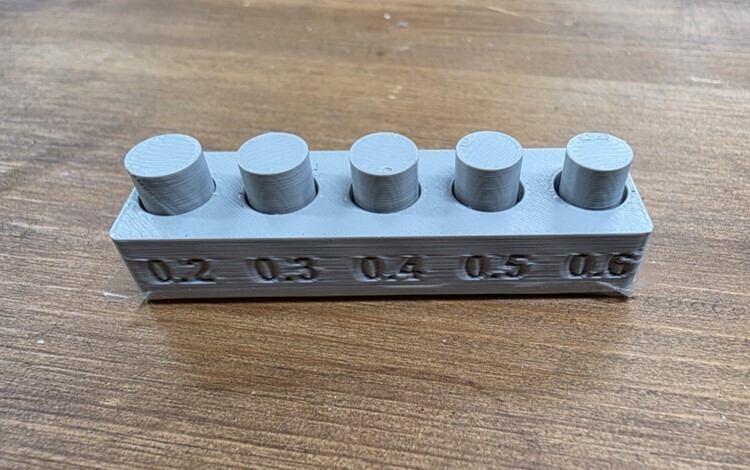

아래 테스트는 아래 그림과 같이 크기가 다른 홀과 고정핀을 함께 출력해서 원기둥이 몇 개나 손으로(기구 사용하지 않고) 뽑히는지를 테스트하는 것인데, 얼마나 정밀하게 출력됐는지를 테스트하는 겁니다.

​

점수는 아래와 같이 줍니다.

0점 : 하나도 안뽑히면,

1점 : 0.6mm 하나만 뽑히면,

2점 : 0.6mm, 0.5mm 두 개만 뽑히면,

3점 : 0.6, 0.5, 0.4mm 3개만 뽑히면,

4점 : 0.6, 0.5, 0.4, 0.3mm  4개가 뽑히면,

5점 : 5개 다 뽑히면

​

0.2mm 까지 5개를 모두 손으로 뽑을 수 있었습니다.

​

Fine Positive Space Features Performance

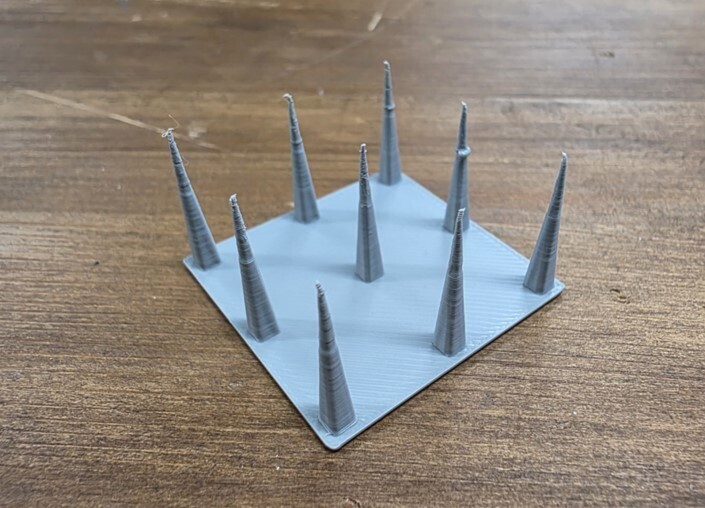

조그맣고, 뾰족한 첨탑을 얼마나 정밀하게 잘 만드는지를 테스트 하는 겁니다.

제 생각에는 프린터의 extruder의 토출량 컨트롤과 retraction기능도 함께 볼 수 있지않을까 싶네요.

모델의 크기가 상당히 작아서 쉽지 않은 테스트라 생각됩니다.

​

점수는 아래와 같이 줍니다.

1점 : 소재의 압출(flow)에 따라 익스투러더 막힘/토출량 부족등의 이유로 첨탑이 만들어지지 못하면,

2점 : 첨탑은 만들어졌지만, 거미줄이 많이 생기면,

3점 : 거미줄로 연결되는게 약간있는 상태로 첨탑이 만들어졌지만, 토출량 부족/과다로 인해 형태가 제대로 안만들어진 경우

4점 : 거미줄없로 연결됨 없이 첨탑이 만들어졌지만, 압출량에 문제가 있는 경우

5점 : 거미줄로 연결됨 없고, 토출량 이슈로 울퉁붕퉁하지 않게 첨탑이 잘 만들어졌을때

​

거미줄도 거의 없이 뾰족하게 상단까지 잘 출력되었습니다. 중간쯤에 약간 볼록한 부분을 보실 수 있는데요. 이 부분을 출력할때 메세지가 나오면서 잠시 멈췄습니다. 잘 기억이 안나는데, 너무 얇은 막대라서 인식에 문제가 있었던 것 같았습니다. 다시 재시작을 눌러서 나머지 윗부분을 출력했습니다.

​

​​

Mechanical Resonance in XY

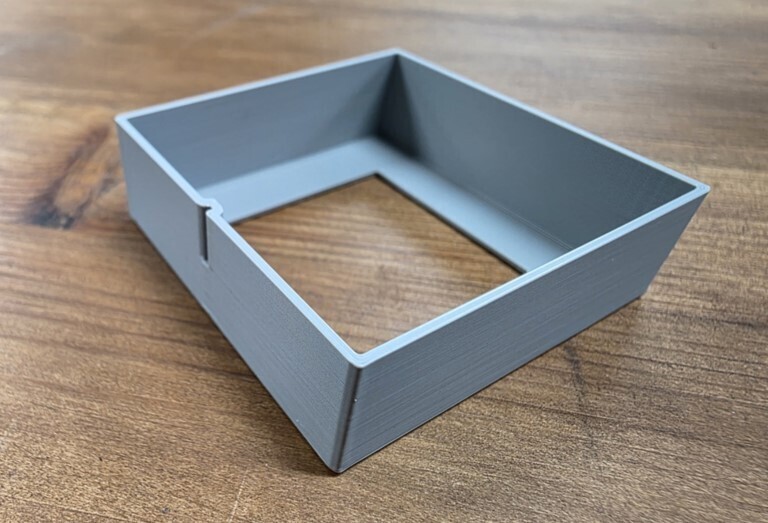

XY축의 기계적인 공명현상을 측정하는 겁니다. 출력된 벽면의 잔물결, 삽입물들을 확인합니다.

​XY축 지지대의 공명현상, 선형 압출시의 적층제어, 레이어변경시의 적층제어를 측청하는 테스트입니다. 벽면이 매끄럽게 잘 나오는지를 테스트하는 겁니다.

이 공명테스트는 정량적인 측정이 어려워서, 성공/실패 테스트로 합니다.

​

점수는 아래와 같습니다.

0점 : 벽면 코너의 울퉁불퉁한게 있거나, 벽중간에 삽입물같은게 끼면, 실패

2점 : 벽면이 울퉁불퉁하지 않으면, 통과

​

직접 만져보면 X, Y 벽면이 상당히 부드럽고, 삽입물은 생기지 않았습니다. 표면 조도가 좋습니다.



​ ​

​

Mechanical Resonance in Z

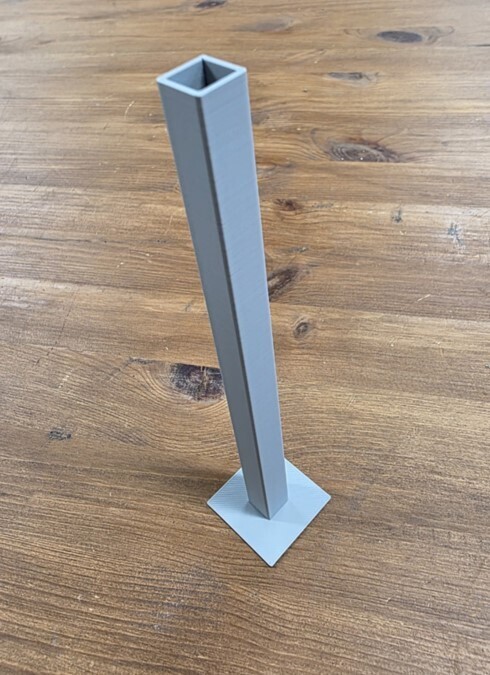

Z축의 기계적인 공명테스트입니다.

​

0점 : 출력상단부의 눈에 띄는 레이어 결함 수평면이 울퉁불퉁한게(이랑이) 드러나 보이면, 실패

2점 : Z축방향(높이)으로 레이어 결함이 없으면, 성공

​

엄지, 검지손가락으로 이 출력물을  Z축으로(위 아래로) 움직여보면 튀어나온 레이어없이 상당히 부드럽습니다.

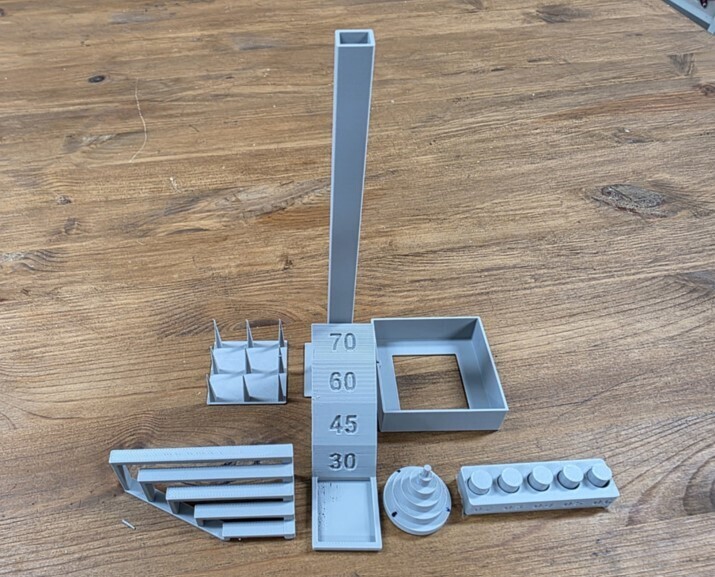

​​ 테스트 용도로 출력한 출력물들을 모두 모아봤습니다.

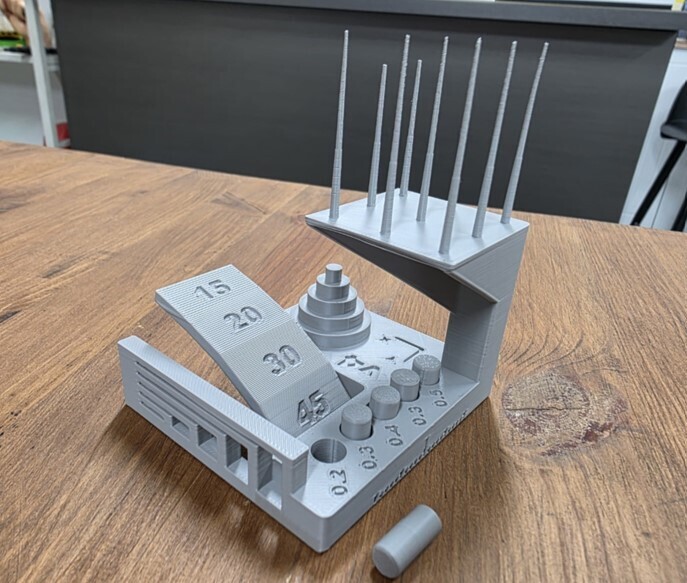

아래 출력물도 출력품질 테스트하는 건데, Make Magazine방식과 비슷한 모형들을 한번에 출력할 수 있게 구성되어 있습니다. Bambu Studio에서 바로 출력해볼 수 있습니다. 뾰족한 탑이 원래 모델보다 상당히 길죠. 이 출력물도 시험삼아 출력해봤는데, 잘 출력되었습니다.





H2D 3D프리터로 출력한 테스트용 출력 샘플들의 출력 품질은 상당히 괜찮은것 같습니다.

2023년에 뱀부랩의 X1시리즈 3D프린터가 등장하면서 고속3D프린팅의 시대가 열렸고, 속도가 빠르면서 출력품질까지 만족할 수 있었습니다. 2년이 지난 지금 2025년에 후속 모델로 출시한 H2D 3D프린터 역시 그 동안 진보한 기술이 적용되고, 노즐 최대 이동속도도 500 -> 1000mm/s 로 더 빨라졌습니다.



여러가지 개선된 점들에 대해서 얘기하지만, 저는 개인적으로 가장 마음에 드는게 모터 컨트롤의 향상입니다. 출력물의 다양한 형태에 따라서 움직이는 노즐의 움직임과 굴곡이 큰곳에서는 감속하고, 직선구간에서 다시 빨라지는 속도 컨트롤이 정말 인상적입니다. 출력하는 것을 계속 보게되네요^^



저희 3D그루도 H2D 3D프린터를 판매하고 있습니다.

제품 구매는 링크 참조하세요. -> Bambu Lab H2D 3D프린터



이상입니다.
