[3D프린터] 카메라 외관 출력
2016-10-17 18:55:19

9월달에 디자이너 Amos Dudley는 바디부터 렌즈까지 모든 부품을 3D프린터로 만든 필름카메라를 공개했습니다.

저도 한번 출력해보려고, 해당사이트를 찾아보니,모든 카메라 파트는 Form2(SLA타입)용으로만 올려놓고,

stl 로는 아래 전체 외관만 공개를 했더군요. 아쉬운대로 카메라 외관을 출력해 봤습니다.




3D프린터 출력정보는 아래와 같습니다.
3D프린터 : Zortrax M200 3D프린터
소재 : ABS
소재 색깔 : Black
소재 사용량 : 97m (232g)
레이어두께 : 0.09mm
출력시간 : 2d 4h 53m  (크기에 비해 소재량 도 많고 시간이 많이 걸렸는데, 카메라 내부를 실제처럼 만들어서 오래걸렸네요. 아래 사진, 동영상 보시면 이해하실 겁니다. 아마 파트들의 모델링파일들을 조립된 형태로 stl 로 export시킨것 같습니다.)

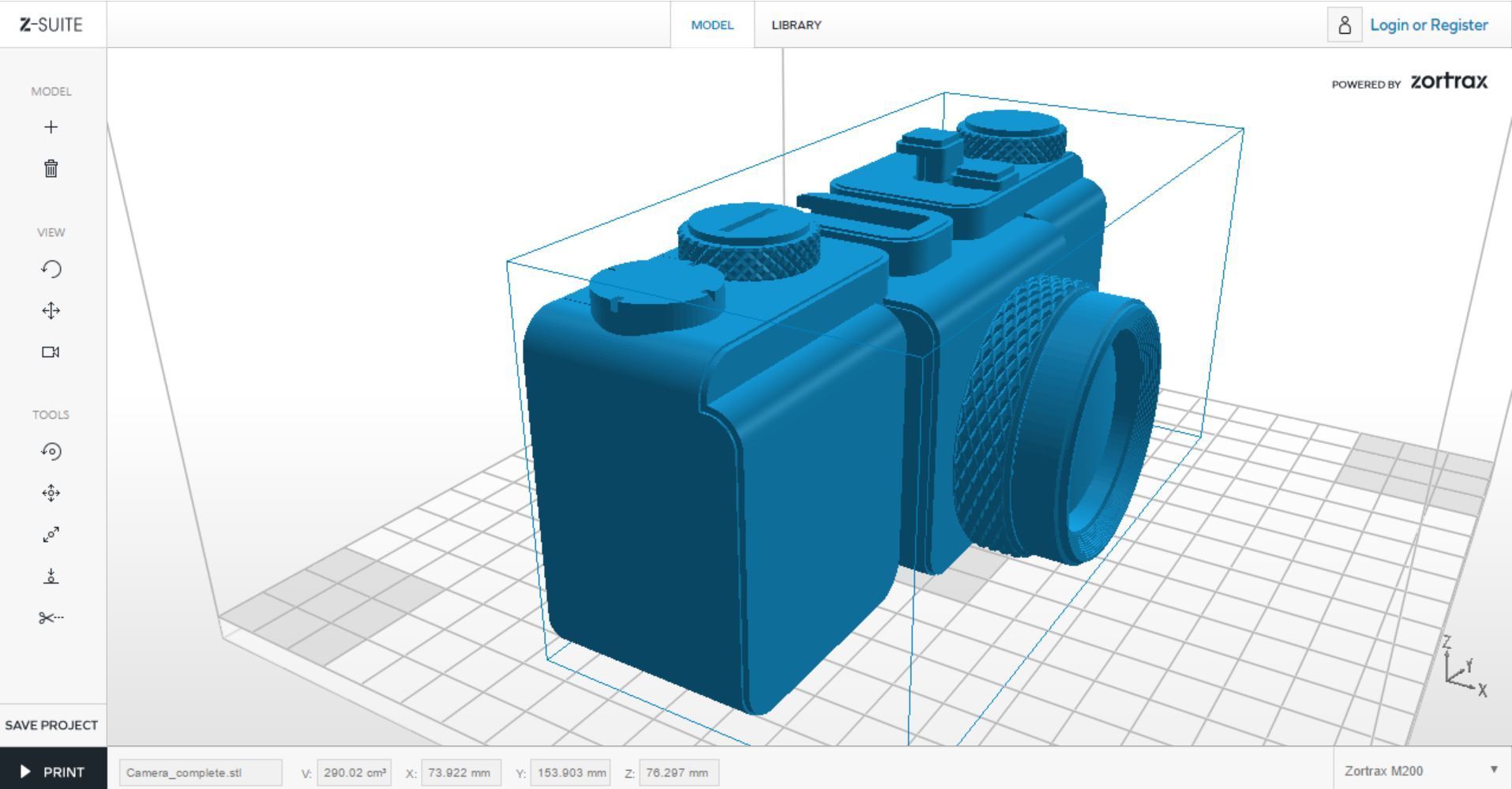

출력물 크기 : 74 * 154 * 76 mm
출력물 부피 : 290 cm³
출력물 상태 : 서포트 제거하고, 후가공은 안함

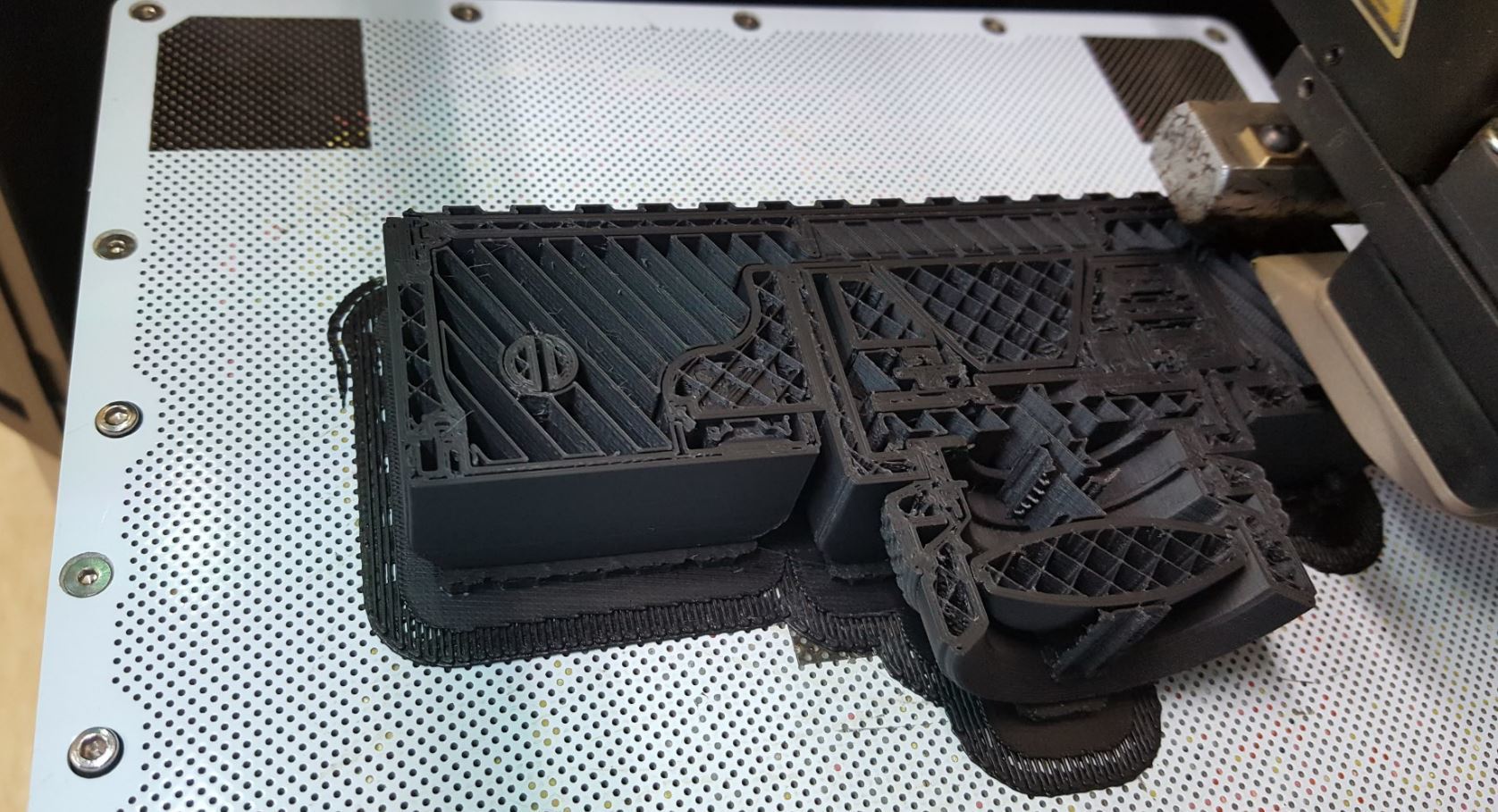

출력중에 한컷.
내부가 실제 카메라 부품들을 조합해놓은것 처럼 보입니다. 그래서, 출력시간이 오래 걸렸네요
어차피 완성되면 보이지도 않는 건데...


출력하면서 동영상으로 찍어봤습니다.
https://youtu.be/mUgrGHhjJUY

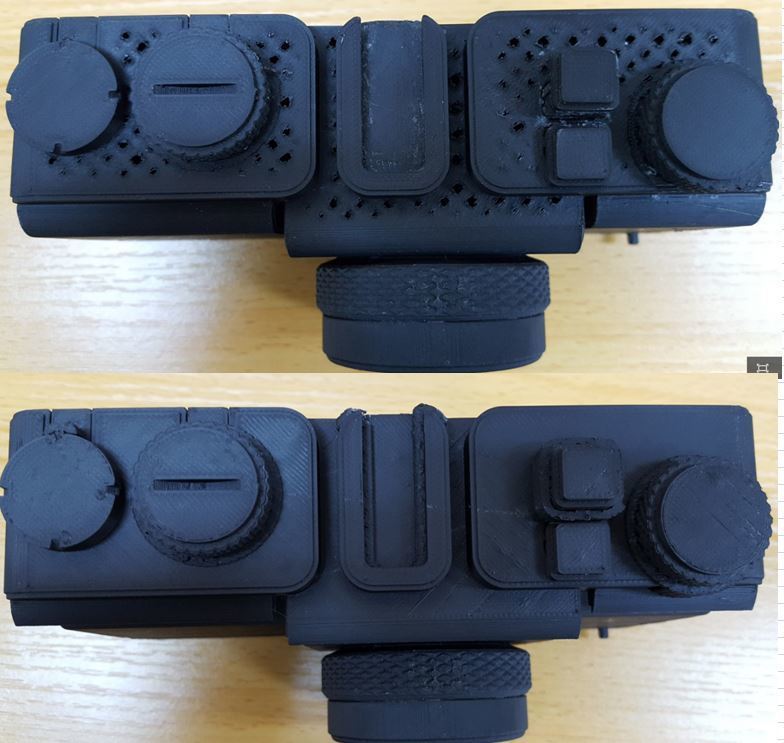

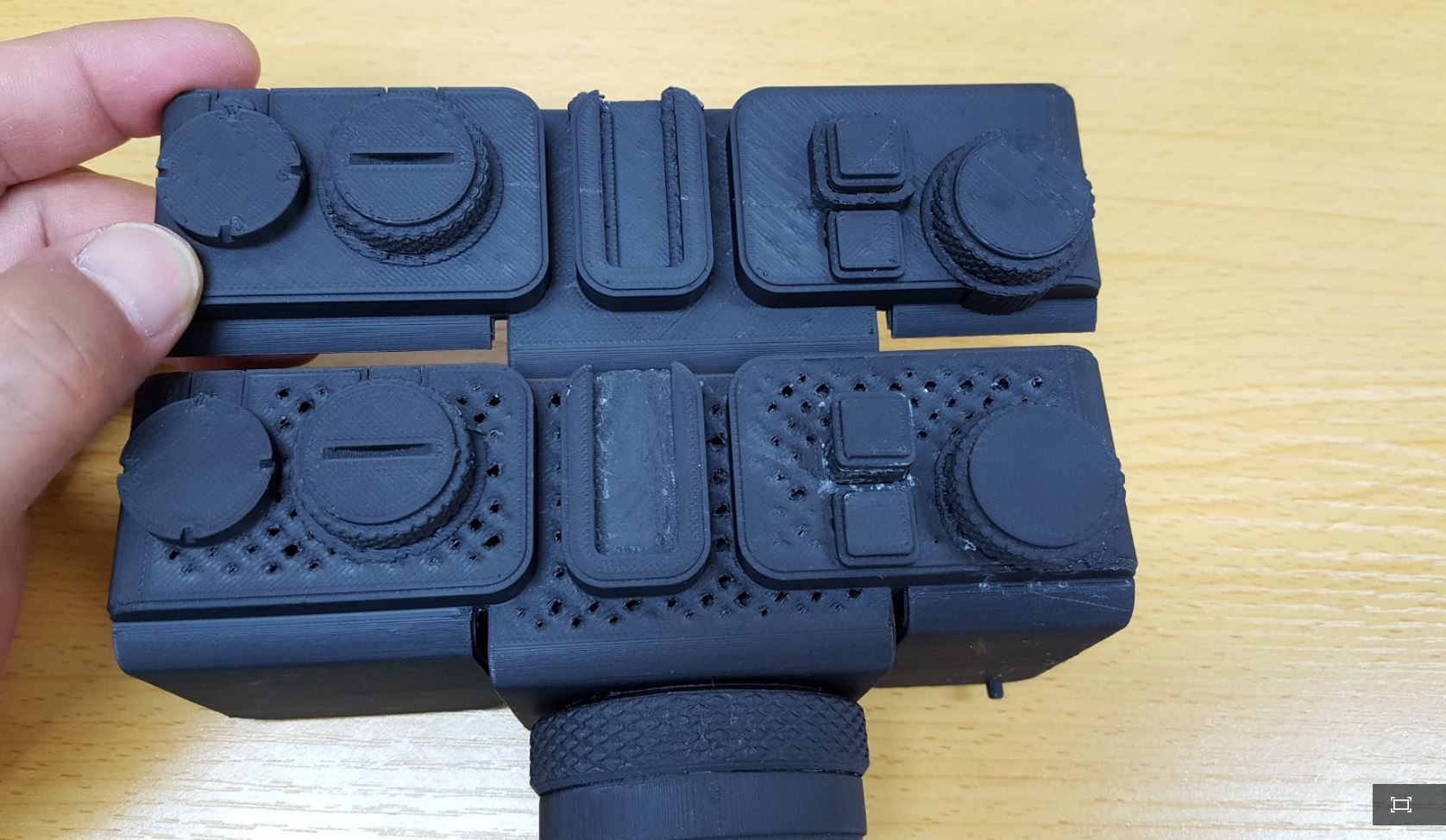

카메라 윗면이 잘 안나와서, Top Layer의 layer갯수를 늘렸더니, 괜찮게 나왔네요.






Form2있는 분들은 파트들 출력해서 만들어 봐도 재밌을 것 같네요^^

기왕 올려주시는거 stl파일 형태로도 모든 파트를 올려줄만 한데,
Pinshpape 사이트가 Formlab으로 인수가 되고 나더니, Form 시리즈만 챙기는 것 같네요^^;

디자이너 Amos Dudley의  블로그: http://amosdudley.com/weblog/SLO-Camera
소스모델링 파일 : https://pinshape.com/items/25871-3d-printed-slo-printed-lens-camera

이상입니다.
