[3D프린터와 떠나는 테마여행 52탄] 새들아 도시로 돌아오렴~ (조트랙스 M300 3D프린터)
2017-06-19 15:33:37



PrintedNest.com 이라는 사이트에서 진행하는 프로젝트입니다.

Bring brids back to city!


도시화로 인해 살곳이 없어진 새들에게 3D프린터로 새집을 만들어주어서, 새들을 도시로 다시 돌아오게 하자는 친환경적인

좋은 취지의 프로젝트입니다.

예전에 Prusa i3 프린터로 출력을 했는데, 베드사이즈가 작아서 축소를 해서 만들었는데,이번에 원본 사이즈로 출력해봤습니다.



출력 조건은 아래와 같습니다.
3D프린터 : Zortrax M300 3D프린터
소재 : Z-ABS, Z-HIPS, Z-ULTRAT
소재 색깔 : White, Black, Neon Blue, Red, Yellow, Warm Grey
출력물 크기 :  새집:138 x 220 x 143 mm, 나뭇가지 : 206 x 103 x 145mm
출력물 부피 :  새집 : 180 cm³   ,   나뭇가지 : 23 cm³
소재 사용량 :  새집 : 46m (113g)  , 나뭇가지 :  12m(31g)
레이어두께 : 0.19mm
출력시간 : 새집 : 1d 5h, 나뭇가지 : 9h 40m
출력물 상태 : 나뭇가지 모양만 서포트 제거, 새집 본체는 서포트없이 출력함.

이 출력물은 여러가지 소재(Z-ABS, Z-HIPS, Z-ULTRAT)와 다양한 색상으로 출력해봤습니다.
다양한 색상을 쓰려다 보니....제가 가지고 있는 같은 소재의 색상이 다양하지 않아서, 어쩔 수 없이 여러가지 소재를 사용하게 되었네요.

한 가지 소재로 원하는 색상을 다 구비하려니...비용 부담이 되잖아요...가진것을 최대한 활용을 해야죠.

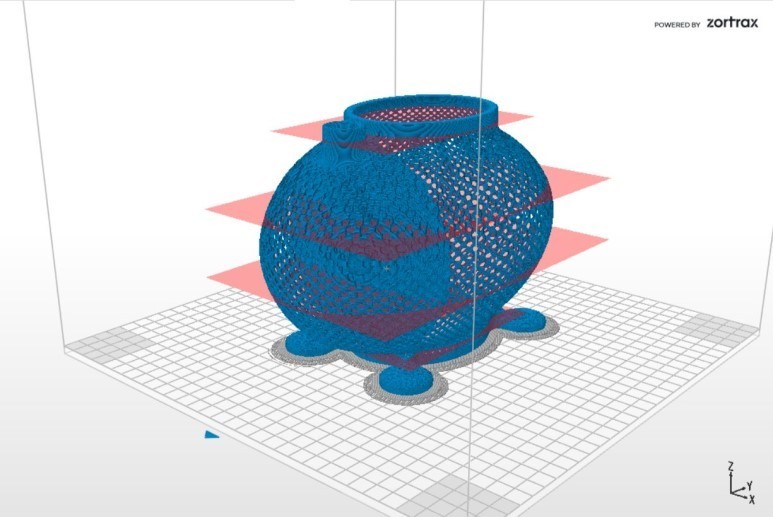

아래 그림은 모델링 데이터를 슬라이싱한 후의 모습인데요.
빨간색으로 되어 있는 부분들에서 3D프린터를 잠시멈춤(pause) 하게끔 셋팅해 놓은 겁니다.
Zortrax의 Z-SUITE에서는 잠시멈춤(Pause)을 할 수 있는 2가지 방법이 있는데,하나는 아래와 같이 슬라이싱을 하면서

소프트웨어에서 원하는 위치를 지정할 수 있습니다. 지정한 지점에서 프린터가 "삐" 소리를 내면서, 자동으로 잠시멈춤 상태로 들어갑니다.
다른 하나는 출력중에 프린터에 있는 버튼을 꾹 누르면 됩니다. (다만, raft를 칠때는 안됩니다.)
이 출력물은 2가지 방법을 다 써서 출력을 했습니다.

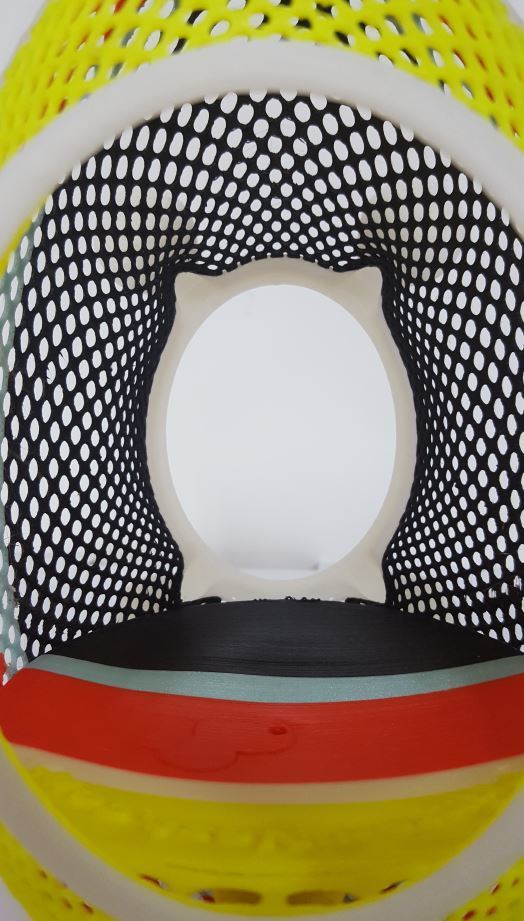

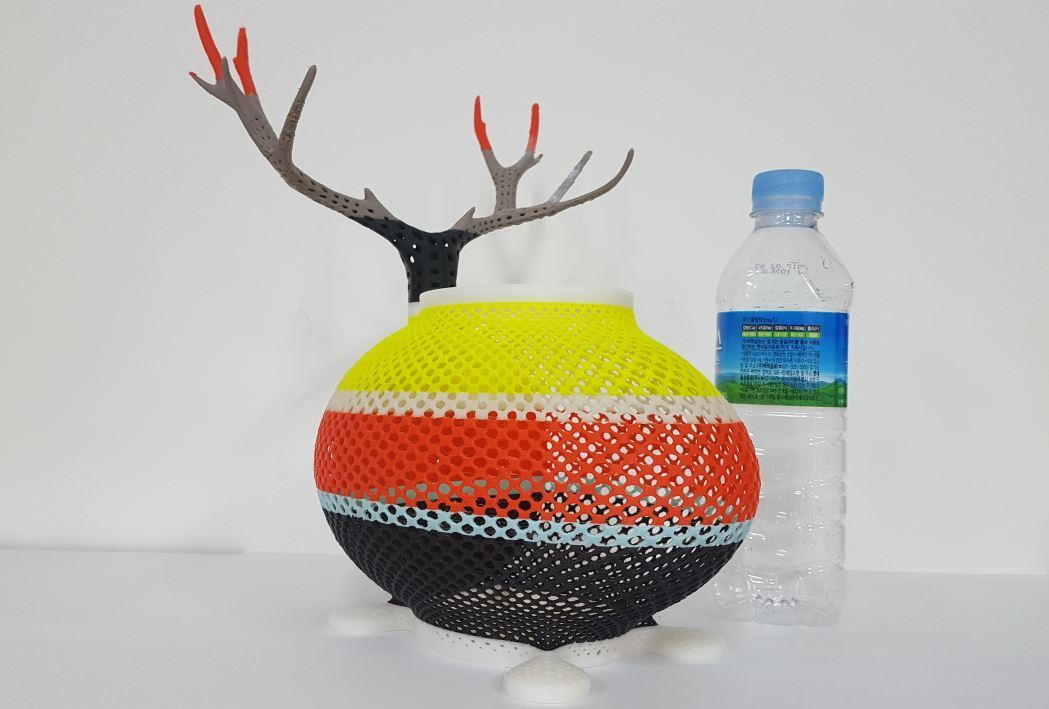

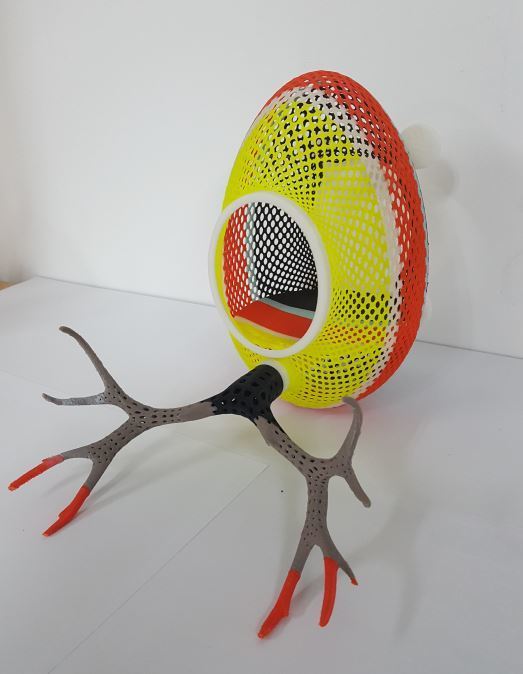

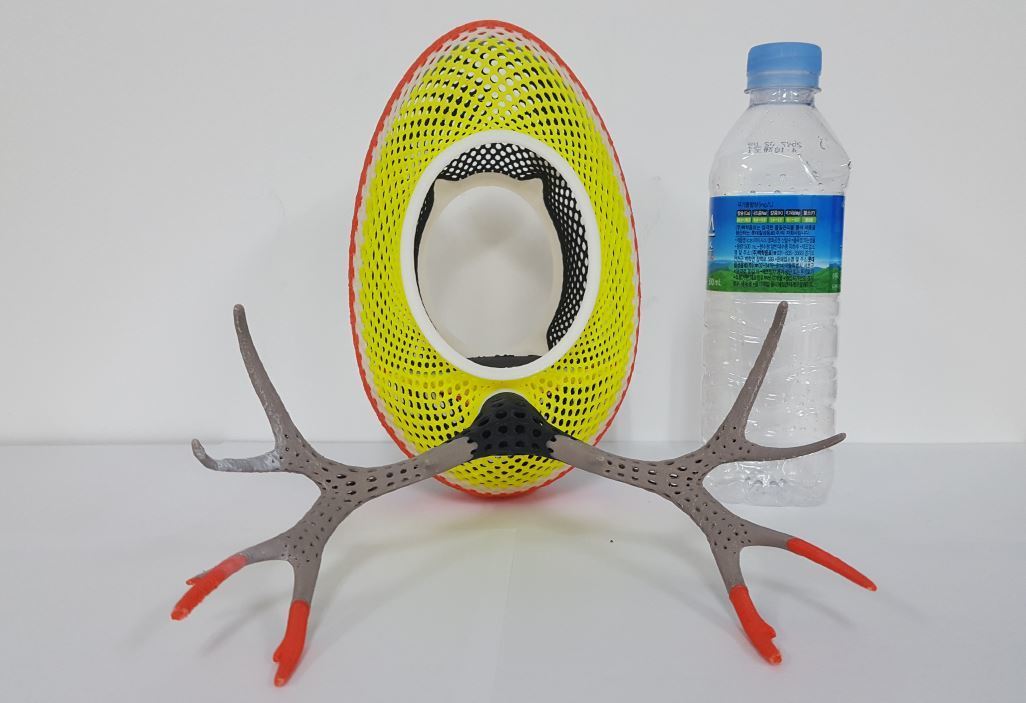

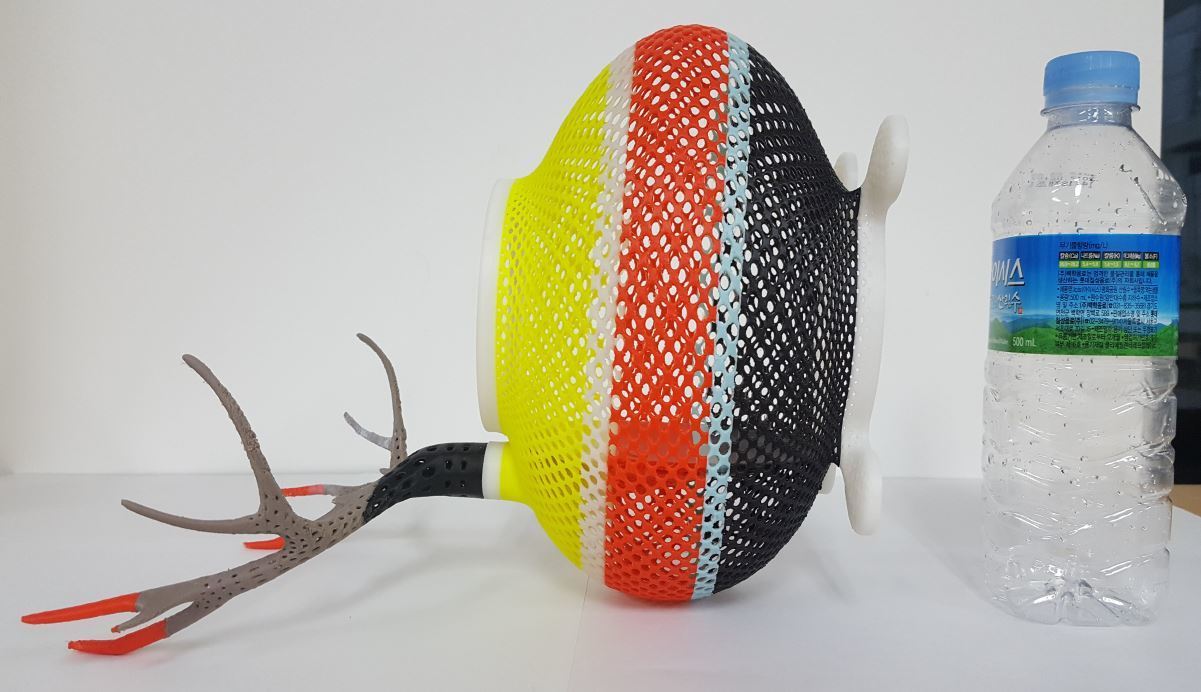

출력물들을 좀 더 보시죠.

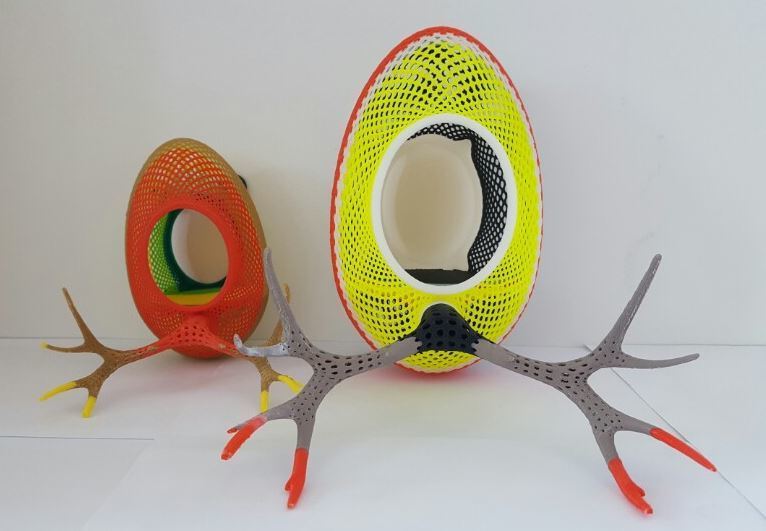

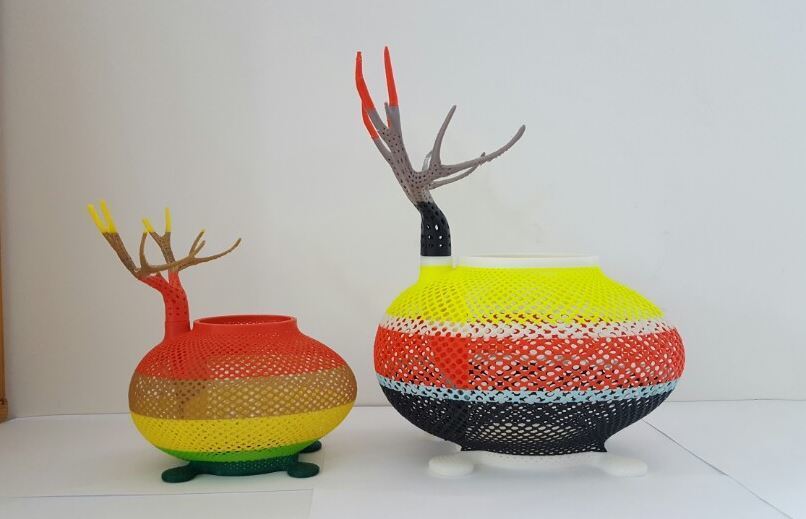

좌측은 예전에 Prusa i3 3D프린터로 출력을 한 겁니다. 베드사이즈가 작아서 축소해서 출력했던 겁니다. 같이 비교해 봤습니다.

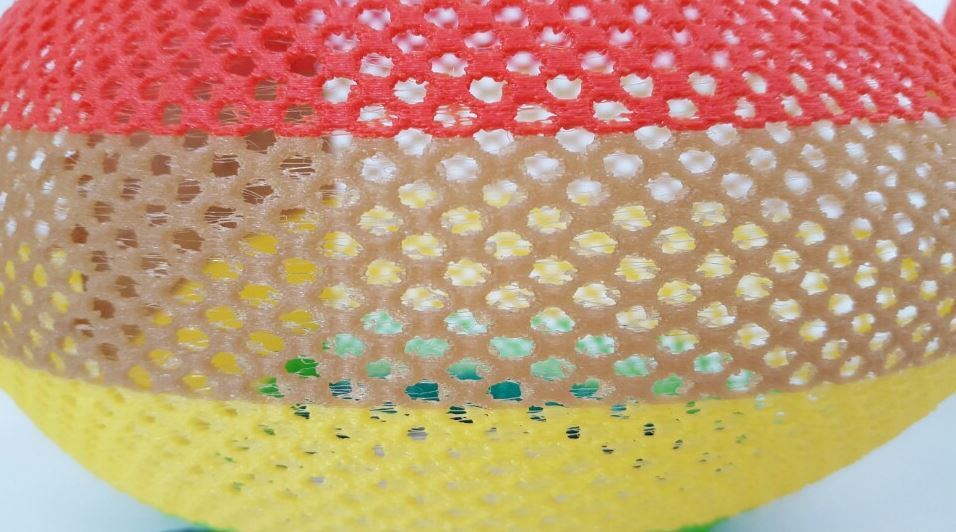

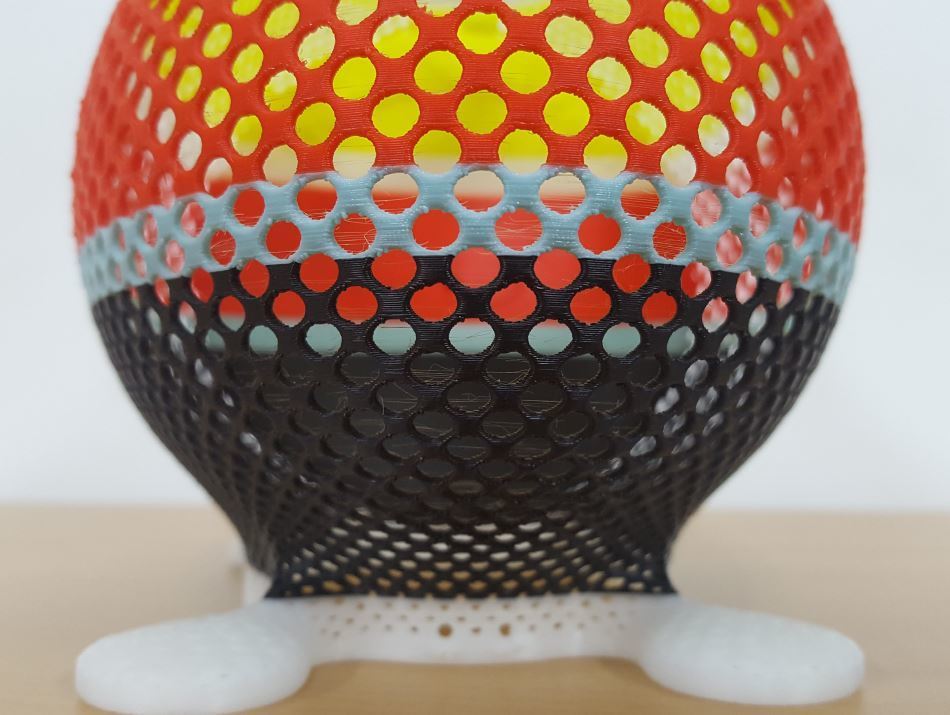

아래 사진을 보면, 다른 색상에 비해서 Neon Blue 색상 부분에 약간 거미줄같은게 더 많이 보일거에요.
노즐 온도가 Z-HIPS 소재로 셋팅을 했는데, 이 네오 파랑색은 소재가 Z-ULTRAT 소재라서 그렇습니다.
왜냐하면, Z-ULTRAT 소재의 녹는점이 HIPS보다 좀 더 높기때문입니다. 최적의 온도가 아니라서 약간 거미줄이 쳐진겁니다.




아래 사진은 1년전쯤에 Prusa로 출력한 겁니다.
Prusa로 이정도 출력한 것도 잘나왔다고 많은 분들이 말씀해주셨지만, 출력품질은 Zortrax 에 비해서 현저히 떨어지는건 어쩔 수 없네요.
Prusa로 출력할 당시에, 거미줄 덜 쳐지게 하려고 리트랙션 값을 여러번 조정을 했던 기억이 나네요. 지금 다시 출력하면, 조금 더 잘 출력할 수 있을것 같긴한데...흐흐..해봐야 알겠죠^^

출력하는 모습을 동영상으로 담아봤습니다. 필라멘트 색상이 바뀌는 모습을 보실 수 있으세요.
https://youtu.be/jdAcQy-Yw6Q

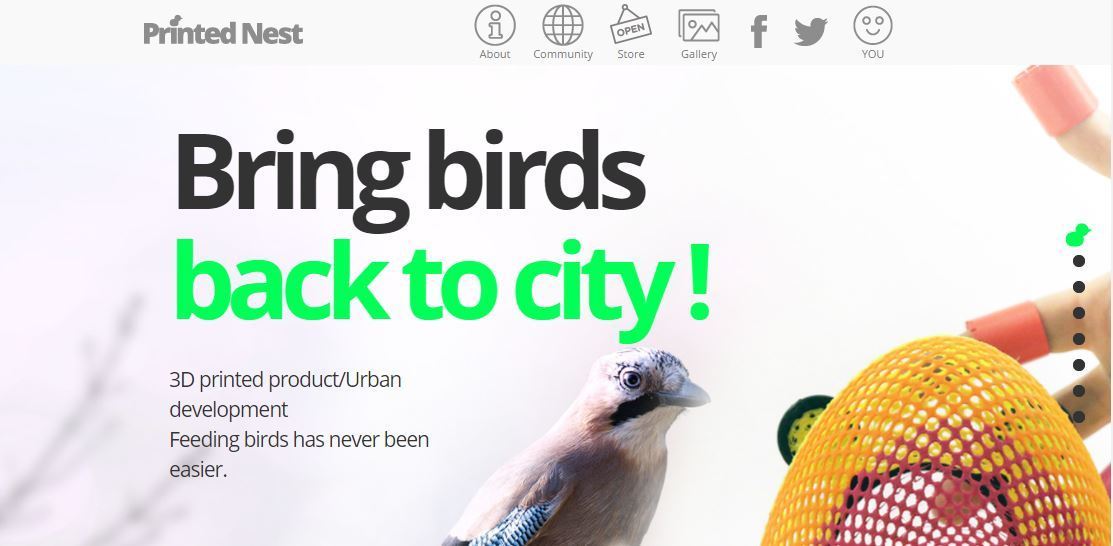

서두에 말씀드렸듯이, 아래 사이트의 좋은 취지에 공감하여 동참하게 되었습니다.
http://www.printednest.com/

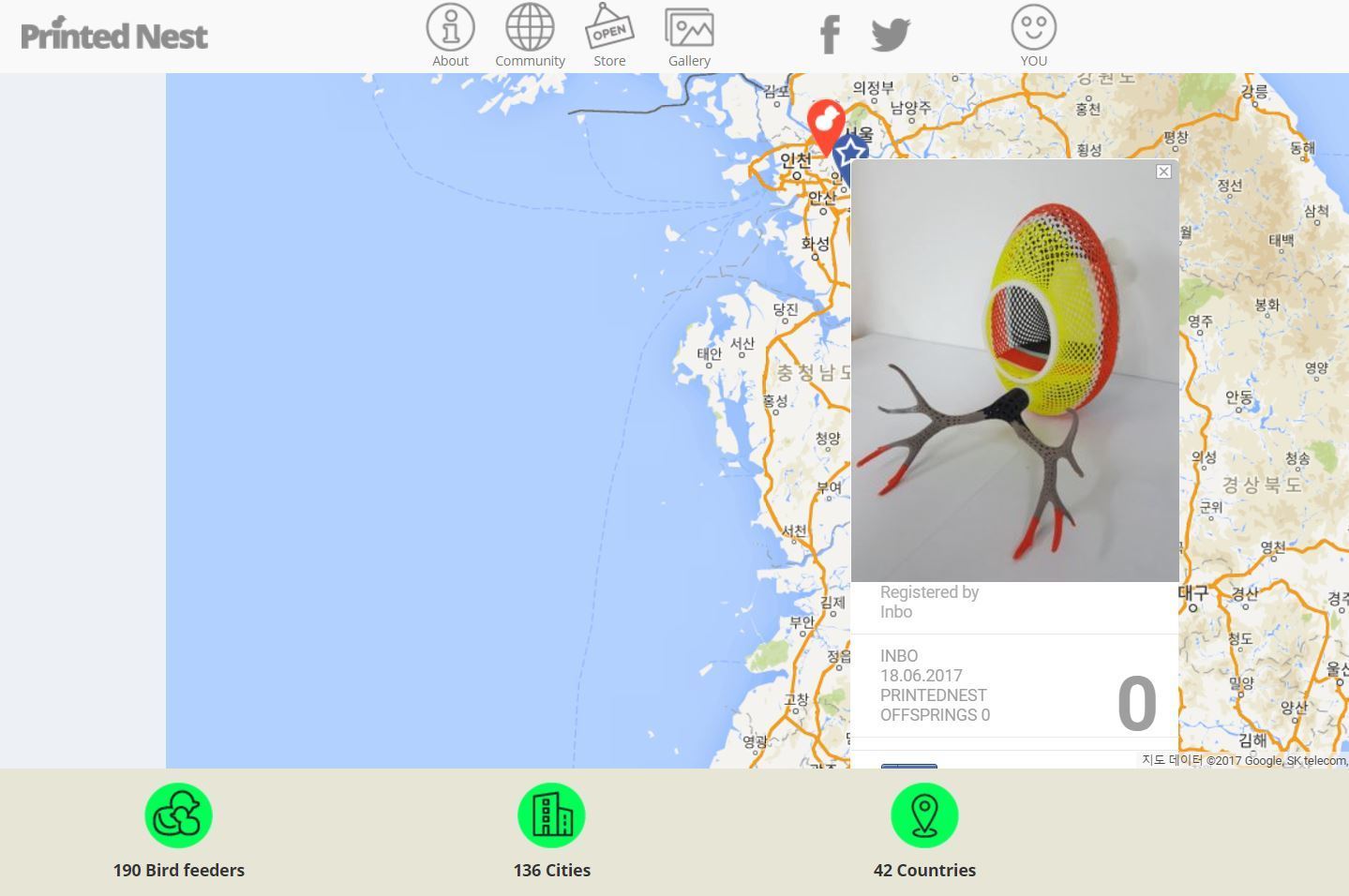

저도 printednest.com 사이트에 제 출력물을 등록했습니다.(그림의 빨간색 마크 입니다.)
전세계 42개국의 136개 도시에 190개의 새집이 등록되어 있네요.^^


3D프린터를 이용하여 자연과 가까워질 있으면 좋겠습니다.
함께 동참하시죠?

이 출력물은 PrintedNest.com, Thingiverse 등 여러곳에서 무료로 다운로드 받으실 수 있습니다.

이상입니다.
