[해외 3D프린터 시리즈 8-2탄][Zortrax M200 3D프린터- Make: Magazine 테스트방법으로 출력물 테스트]
2016-03-24 00:54:24

8-1탄에서 Tom's Guide의 방법으로 테스트를 했고, 이번에는 Make: Magazine 방식으로 테스트한 결과를 올립니다.



2가지 테스트를 했습니다.

첫번째는, 테스트 용도로 제작한 MakerFaire_PIP_Supports.stl 파일을 출력했습니다.

아래 링크에서 stl파일을 다운받아서 테스트했습니다. 2015년도에 Make: 에서 3D프린터 테스트용으로 만든 모델링데이터입니다.

이 글 맨 아래에 모델링 파일 다운받는 곳을 링크 걸어놨습니다 참고하세요.

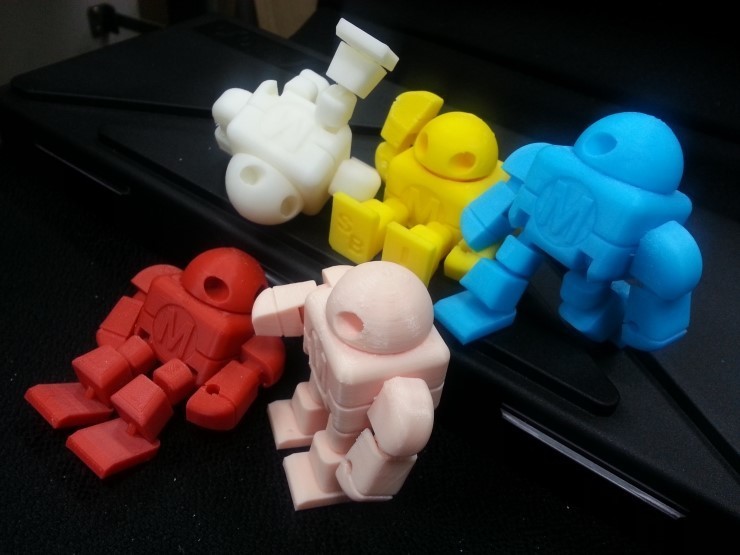

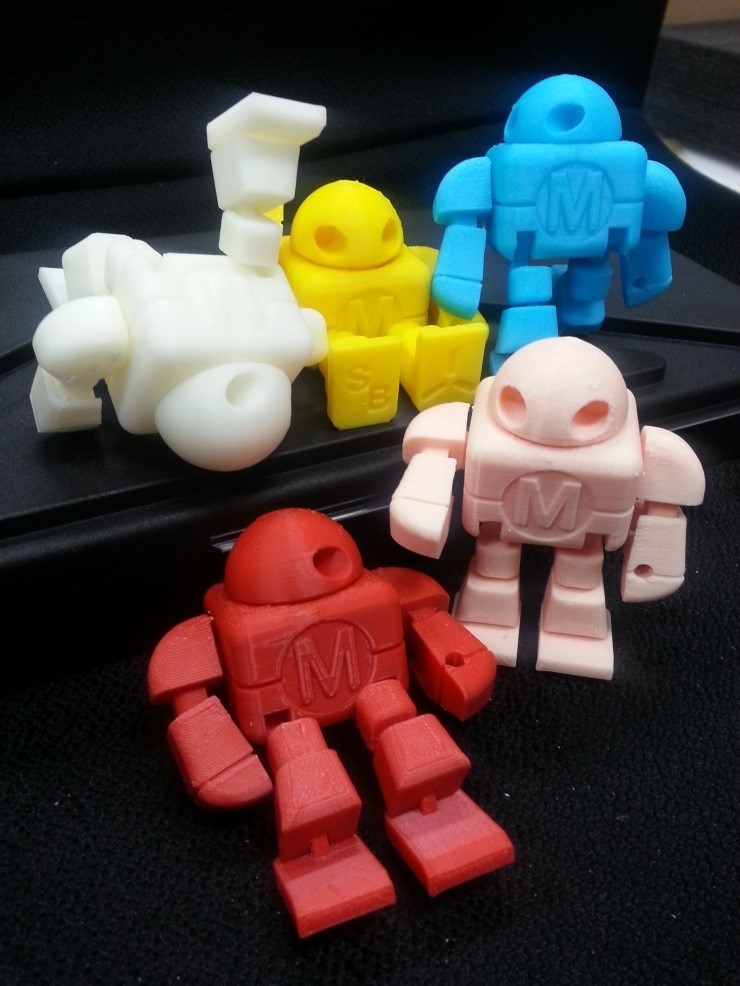

5가지색의 필라멘트로 출력했습니다.

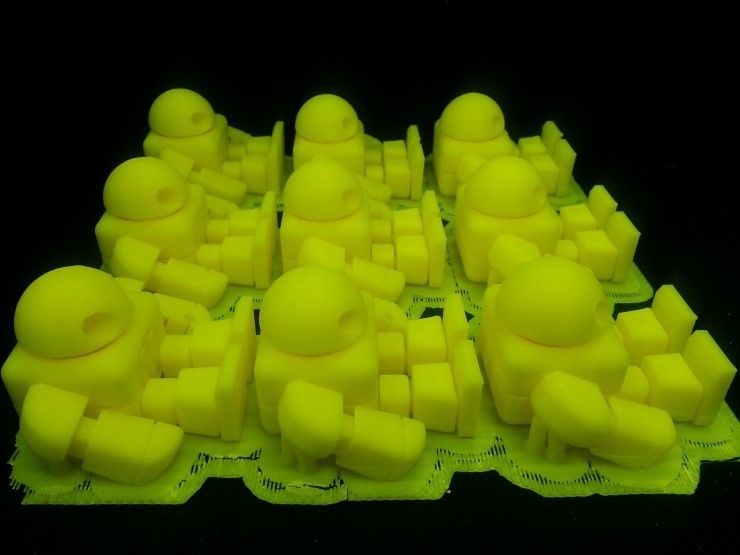

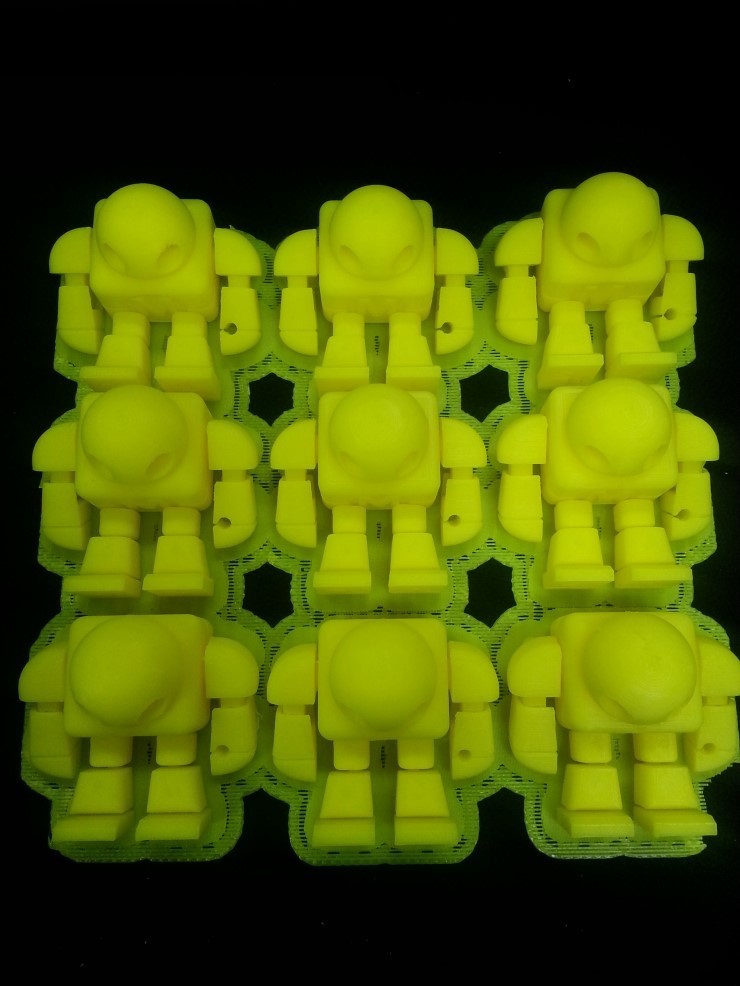

아래는 HIPS 소재로 한번에 9개의 robot를 출력한겁니다.

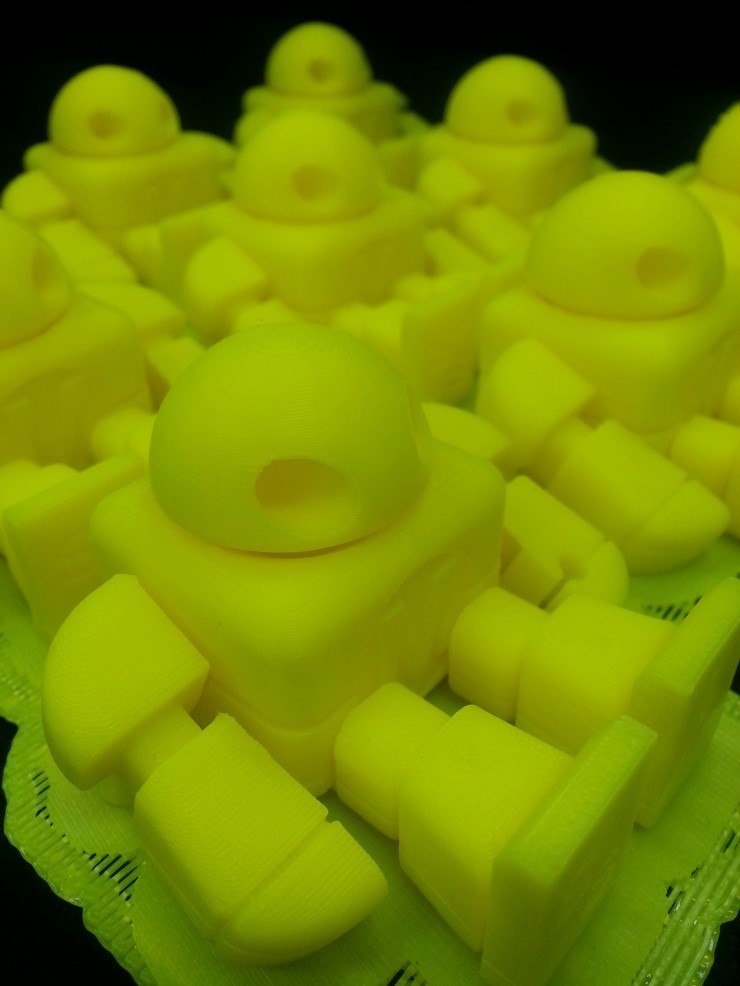

옆에서 본 모습입니다. 9개를 동시에 출력했지만, 거미줄 없이 잘 출력이 됐습니다.


가까이에서 본 모습입니다.




동영상으로 출력한 robot들의 모습을 담아봤습니다. 관절을 움직이게 하는 동영상도 있습니다. 잠깐 보고 가시죠^^

https://youtu.be/c_TEq0-8iKg



두번째 테스트입니다.



아래는 테스트하는 방법을 설명한 Make: Magazine의 기사입니다.

http://makezine.com/2014/11/07/how-to-evaluate-the-2015-make-3dp-test-probes/



이 테스트는 전반적인 시스템(3D프린터 기계, 소프트웨어, 소재)의 성능을 측정하는 방법입니다.

그래서, 프린터는 기본 셋팅값으로 테스트를합니다. 대부분의 3D프린터에서는 레이어 두께 : 0.2mm, 출력속도와 온도도 기본(default)값을 사용해서 테스트합니다.



저는 이 테스트를 아래의 조건으로 수행했습니다.

레이어두께 :0.19mm (Zortrax M200은 필라멘트 종류에 따라, 두께 셋팅값이 정해져 있는데, 0.2mm는 없고, 0.19mm가 있어서입니다.)

속도 : normal(보통) 사용. (Zortrax M200은 normal, high 두개의 셋팅값이 있습니다.)

서포터 : 없음.



아래 테스트를 보시면 아실겠지만, 이 테스트는 항목별로 점수를 매길 수 가 있습니다.

저는 점수를 매기지 않았습니다.

왜냐하면, 이방법으로 한 해외의 다른 프린터들 테스트 점수를 봤는데, 보는 사람 주관에 따라 점수가 달라질 수 있기때문입니다.

예를들어, 제가 보기엔 3점인데, 해외의 테스터는 4점을 주는 경우와 같이 테스트하는 사람의 주관이 들어가기 때문입니다.

제가 부여한 점수에 대해서도 동의하시는 분과 안하시는 분도 계실테니, 이 부분은 보시는 분의 주관에 맡기겠습니다.

뭐...제가 한 테스트가 기관의 인증 받은 공인된 테스트가 아니긴 하지만, 제 주관을 테스트 결과에 안넣었으니, 참고해주세요.



Dimensional Accuracy (치수 정확도)

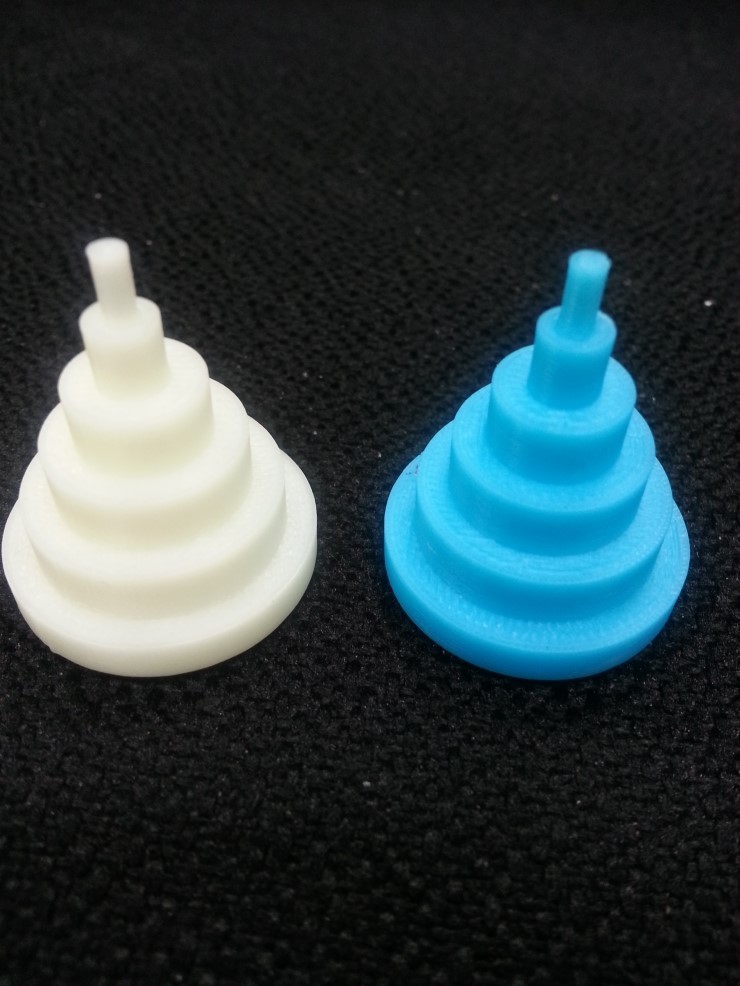

아래의 출력물에 여러 개의 원이 있는데요. 이 원들의 직경을 X,Y축방향으로 측정하여 오차가 얼마나 있는지를 측정하는 테스트입니다.

X,Y축 방향으로 측정한 값의 차이가 프린터의 백래시(backlash)의 크기를 의미한다고 합니다.(백래시가 여러가지 뜻이 있는데, 여기서의 의미는 정확히 설명을 못하겠습니다...아시는 분 댓글 달아주시면 감사하겠습니다.^^)



Make: Magazine에서는 아래와 같이 점수를 준다고 합니다.

1점, 평균값이 0.4mm보다 크면.

2점, 평균값이 0.4 ~ 0.3mm.

3점, 평균값이 0.2 ~ 0.3mm.

4점, 평균값이 0.1 ~ 0.2mm.

5점, 평균값이 0 ~ 0.1mm.

아래 사진의 6개의 크기가 다른 원을 측정해서 평균값이 0.08m가 나왔습니다.

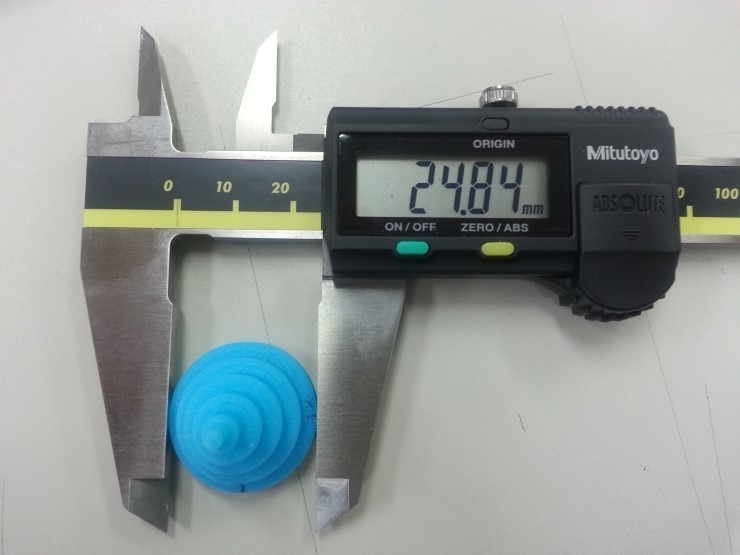

아래와 같이 디지털 버니어 캘리퍼스로 측정했습니다.



Bridging Performance

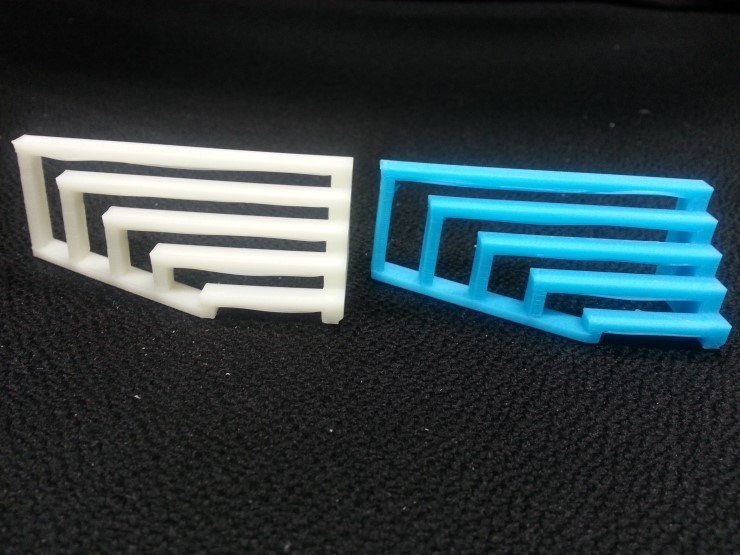

서포트 없이 얼만큼의 길이를 갈 수 있는지, 쳐지는 현상등을 체크하는 테스트입니다.



1점 : 어느 것 하나 연결이 안됐을때,

2점 : 가장 긴 상단의 2개만 연결이 안됐을때

3점 : 연결은 다 성공했지만, 연결된 (주변/외곽등)부분이 떨어졌을때(쳐졌을때)

4점 : 가장 짧은 하단의 2개가 연결된 (주변/외곽등)부분이 떨어지는(쳐지는) 현상없이 연결됐을때

5점 : 모두 다 연결된(주변/외곽등)부분이 떨어지는(쳐지는) 현상없이 연결됐을때

(2mm이하로 떨어지는(쳐지는) 것 까진 성공으로 봐준답니다.)







overhanging Performance

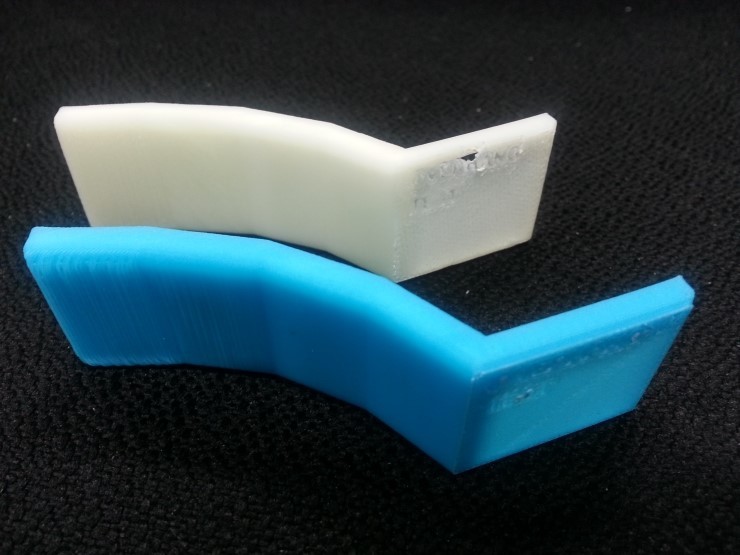

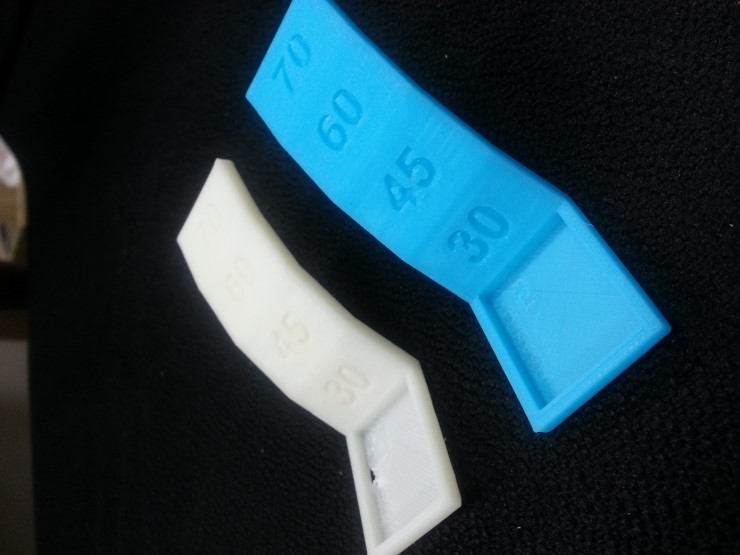

30, 45, 60, 70도 각도에서, 쳐짐현상, 필라멘트 분출 흔들림(woblling extrusions), 내부채움(infill)이 잘되는지를 확인하는 테스트입니다.



점수를 매기는 기준은 아래와 같습니다.

1점 : 어느 각도에서건 하나라도 형태가 제대로 만들어지않았을 때,

2점 : 형태는 만들어졌는데, 60,70도 각도에서 필라멘트가 쳐지고, 내부채움(infill)이 제대로 안됐을때,

3점 : 70에서만 필라멘트가 쳐지거나 떨어지는 현상이 있을때

4점 : 모든각도에서 필라멘트 쳐짐,떨어짐이 없고, 60,70도의 경우, 30,45도 각도와 약간의 차이가 있을때,

(경사가 급한, 60,70도의 경우, 경사가 낮은 각도만큼 필라멘트 적층이 잘되기 어렵기때문입니다.)

5점 : 모든 각도에서 거의 차이가 없이 출력이됐을때,

흰색 출력물은 바닥에서 뜯어내다가 좀 뜯겨나갔네요^^;







Negative Space Tolerances

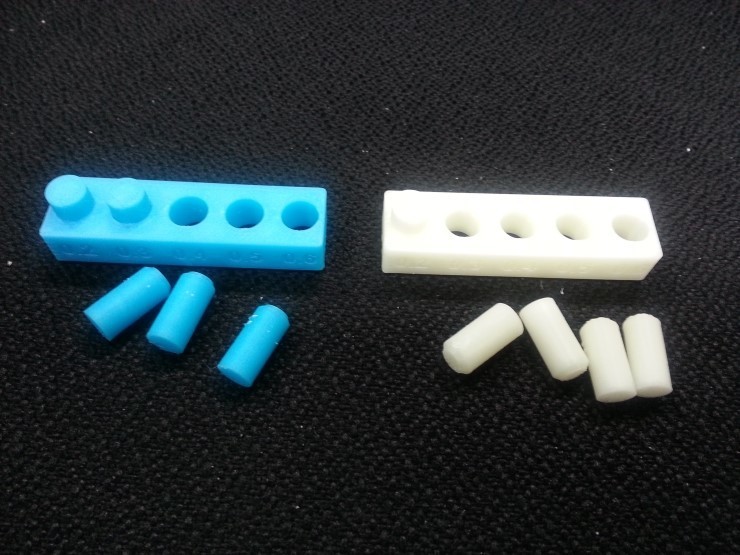

아래 테스트는 아래 그림과 같이 크기가 다른 홀과 고정핀을 함께 출력해서 원기둥이 몇 개나 손으로(기구사용하지 않고) 뽑히는지를 테스트하는 것인데, 얼마나 정밀하게 출력됐는지를 테스트하는 겁니다.



점수는 아래와 같이 줍니다.

0점 : 하나도 안뽑히면,

1점 : 0.6mm 하나만 뽑히면,

2점 : 0.6mm, 0.5mm 두 개만 뽑히면,

3점 : 0.6, 0.5, 0.4mm 3개만 뽑히면,

4점 : 0.6, 0.5, 0.4, 0.3mm  4개가 뽑히면,

5점 : 5개 다 뽑히면



Zortrax M200 3D프린터는 기본셋팅으로 3개가 뽑힌다고 보면 될 것 같습니다.

아래 사진말고, 제가 하나 더 해봤는데, 3개까지 뽑히더라구요. 비록 4개 뽑힌게 있다고 하더라도요.



아래 그림은 참고로, 기본 셋팅이 아니라 제가 셋팅을 좀 바꿔서 테스트를 한 겁니다.

Zortrax의 슬라이싱 프로그램인 Z-Suites에는 offset 기능이 있는데, 그중에 홀크기를 조절(Enlarge Holes)하는 기능이 있습니다.

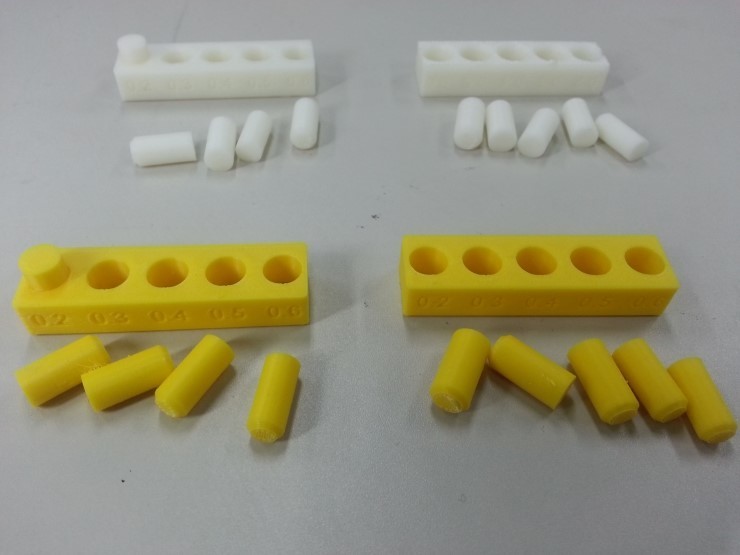

사진 좌측은 0.1mm를 줬구요(4개까지 뽑힘.), 우측은 0.2mm값을 줬더니, 5개가 다 뽑혔습니다.

Zortrax로 기구설계/제작하시는 분들은 이 측정값을 참고하시면 업무에 도움이 되실 것 같습니다.



Fine Positive Space Features Performance

조그맣고, 뾰족한 첨탑을 얼마나 정밀하게 잘 만드는지를 테스트 하는 겁니다.

제 생각에는 프린터의 extruder의 토출량 컨트롤과 retraction기능도 함께 볼 수 있지않을까 싶네요.

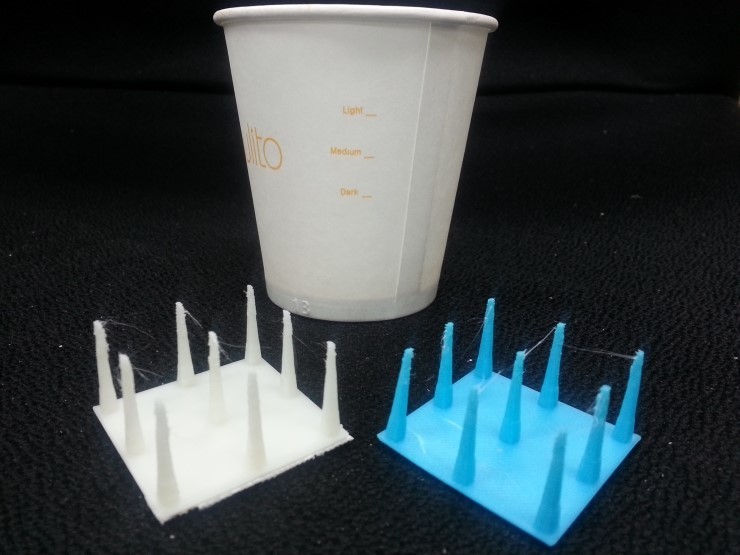

아래 모델의 크기를 가늠해보시라고 종이컵을 놨는데요. 모델의 크기가 상당히 작아서 쉽지 않은 테스트라 생각됩니다.



점수는 아래와 같이 줍니다.

1점 : 소재의 압출(flow)에 따라 익스투러더 막힘/토출량 부족등의 이유로 첨탑이 만들어지지 못하면,

2점 : 첨탑은 만들어졌지만, 거미줄이 많이 생기면,

3점 : 거미줄로 연결되는게 약간있는 상태로 첨탑이 만들어졌지만, 토출량 부족/과다로 인해 형태가 제대로 안만들어진 경우

4점 : 거미줄없로 연결됨 없이 첨탑이 만들어졌지만, 압출량에 문제가 있는 경우

5점 : 거미줄로 연결됨 없고, 토출량 이슈로 울퉁붕퉁하지 않게 첨탑이 잘 만들어졌을때



Mechanical Resonance in XY

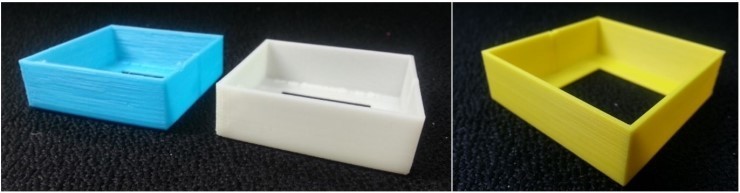

XY축의 기계적인 공명현상을 측정하는 겁니다.

출력된 벽면의 잔물결, 삽입물들을 확인합니다.



XY축 지지대의 공명현상, 선형 압출시의 적층제어, 레이어변경시의 적층제어를 측청하는 테스트입니다.(번역을 했지만, 어렵네요^^; 그냥 벽면이 매끄럽게 잘 나오는지를 테스트하는 겁니다.)

이 공명테스트는 정량적인 측정이 어려워서, 성공/실패 테스트로 합니다.



점수는 아래와 같습니다.

0점 : 벽면 코너의 울퉁불퉁한게 있거나, 벽중간에 삽입물같은게 끼면, 실패

2점 : 벽면이 울퉁불퉁하지 않으면, 통과

사진 좌측은 기본셋팅으로 출력한 거고, 사진 우측은 레이어두께를 0.09mm로 좀 더 낮추어서 출력해봤습니다.





Mechanical Resonance in Z

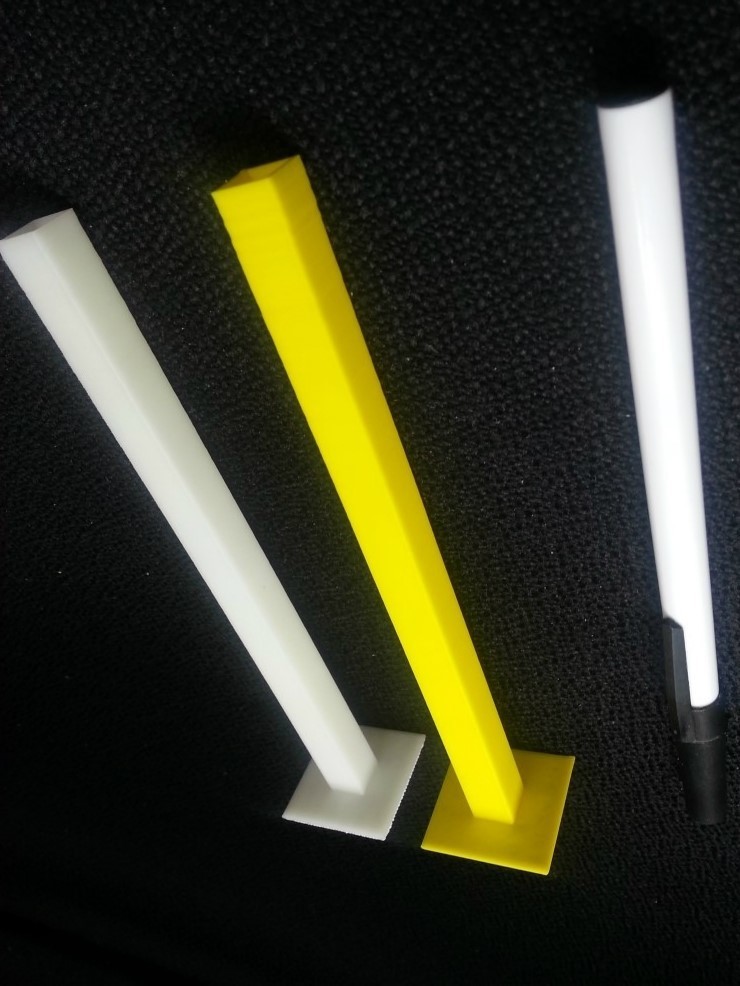

Z축의 기계적인 공명테스트입니다.



0점 : 출력상단부의 눈에 띄는 레이어 결함 수평면이 울퉁불퉁한게(이랑이) 드러나 보이면, 실패

2점 : Z축방향(높이)으로 레이어 결함이 없으면, 성공

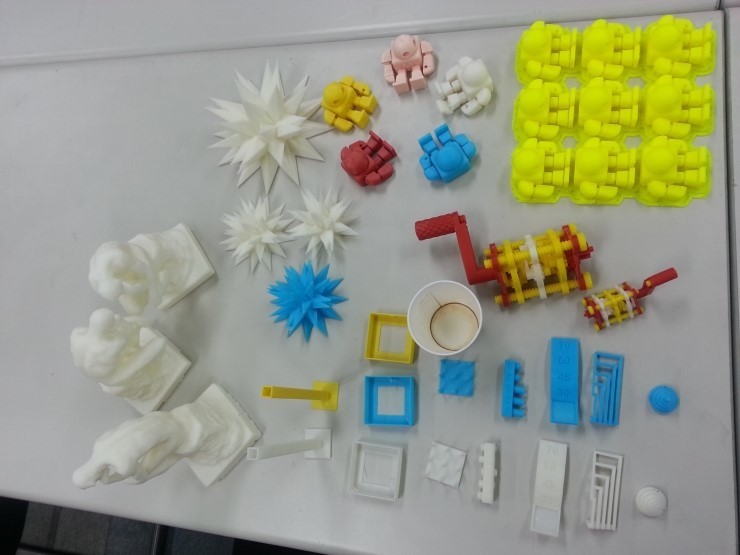

제가 1탄과 2탄에서 테스트 용도로 출력한 출력물들을 모두 모아봤습니다.^^

출력물 크기를 가늠해보시라고, 가운데에 종이컵을 놔뒀습니다.




여러분도 3D프린터가 있으면, 여러분의 3D프린터를 테스트 해보시는 것 어떨까요?





아래 링크에서 Make: Magazine의 테스트 모델링 파일을 다운받으실 수 있습니다.

http://www.thingiverse.com/MAKE/collections/2015-test-prints-make-annual-guide-to-3d-printing



긴 글 읽어주셔서 감사합니다^^



Zortrax 3D프린터 제품 문의는 www.myZortrax.com 을 참조하세요.



이상입니다.
